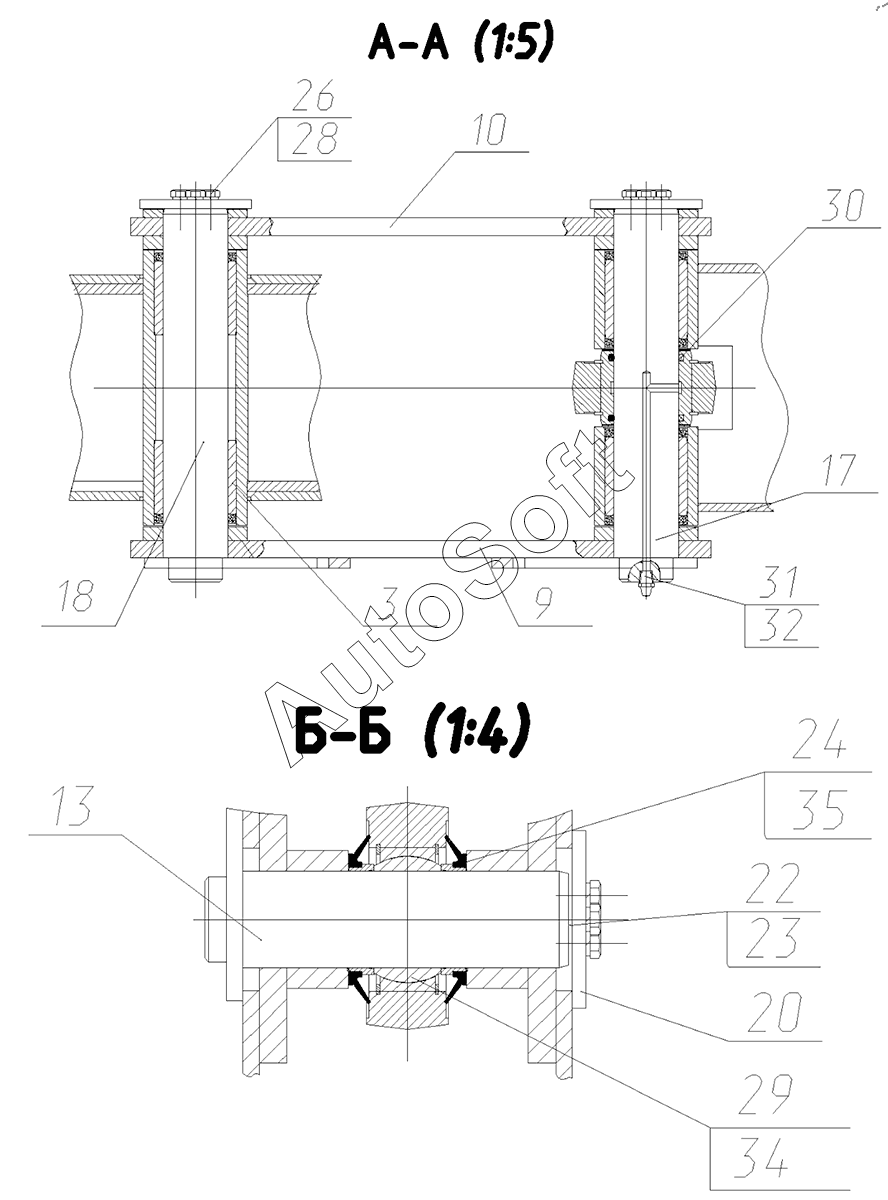

Каталог запасных частей к технике: ТВЭКС E170W (2023). Рукоять в сборе с ковшевым механизмом. 170-00-80.20.000
20
35
34
32
31
30
29
28
26
24
23
22
18
17
13
10
9
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Металлоконструкция рукояти | |
| 3 | 1***0 | Установка втулок в рукоять | |
| 4 | 1***0 | Гидрооборудование сменных видов | |
| 5 | 1***0 | Установка втулок в гидроцилиндр ковша | |
| 6 | 1***Р | Трубопроводы гидромолота E170W на РО | |
| 7 | 1***0 | Тяга в сборе | |
| 9 | 1***0 | Щека правая | |
| 10 | 1***0 | Щека левая | |
| 13 | 1***0 | Палец в сборе | |
| 17 | 1***0 | Палец в сборе | |
| 18 | 1***0 | Палец в сборе | |
| 20 | 1***1 | Шайба упорная | |
| 22 | 1***4 | Шайба регулировочная | |
| 23 | 1***5 | Шайба регулировочная | |
| 24 | 1***4 | Кольцо | |
| 26 | 0***1 | Болт | |
| 28 | 0***1 | Шайба клиновая | |
| 29 | 0***1 | Подшипник | |
| 30 | 0***1 | Кольцо | |
| 31 | 0***1 | Масленка | |
| 32 | 0***1 | Колпачок с язычком для прессмасленок | |
| 34 | 0***1 | Кольцо | |
| 35 | 1***1 | Уплотнение подшипника шарнирного |
