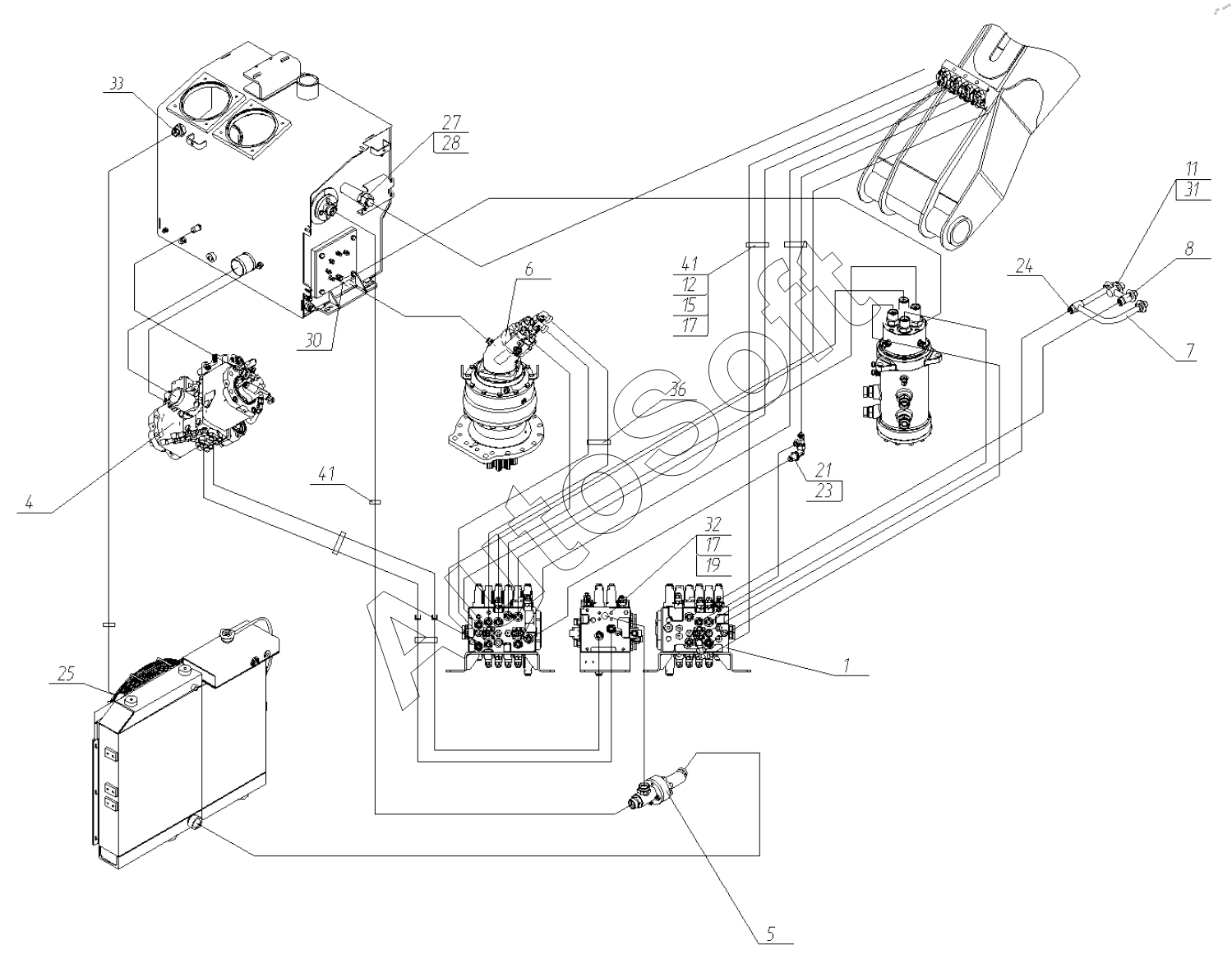

Каталог запасных частей к технике: ТВЭКС E200NC (2024). Трубопроводы на поворотной платформе. 205-70-41.00.000
41
41
36
21
4
5
6
7
8
11
12
15
17
17
19
1
23
24
25
27
28
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гидрораспределитель в сборе | |
| 4 | 1***0 | Подключение насоса | |
| 5 | 1***0 | Тройник | |
| 6 | 1***0 | Подключение мотор-редуктора поворота | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 10 | 1***0 | Кронштейн коллектора | |
| 11 | 3***9 | Шайба | |
| 12 | 3***4 | Планка прижимная | |
| 15 | 0***3 | Болт | |
| 16 | 0***0 | Болт | |
| 17 | 0***6 | Болт | |
| 18 | 0***1 | Кольцо | |
| 19 | 0***4 | Кольцо | |
| 20 | 0***7 | Шайба | |
| 21 | 2***2 | Адаптер | |
| 22 | 2***7 | Адаптер | |
| 23 | Э***1 | Адаптер | |
| 24 | 2***5 | Адаптер | |
| 25 | 2***8 | Адаптер | |
| 26 | 2***6 | Адаптер | |
| 27 | 2***9 | Адаптер | |
| 28 | 2***3 | Адаптер | |
| 29 | Э***0 | Адаптер | |
| 30 | 2***8 | Адаптер | |
| 31 | 2***1 | Адаптер | |
| 32 | Э***3 | Полуфланец | |
| 33 | 2***5 | Адаптер | |
| 34 | Э***2 | Фланец | |
| 35 | 2***4 | Фитинг | |
| 36 | 2***6 | Двойной зажим в сборе | |
| 37 | 2***7 | Фитинг | |
| 39 | 2***2 | Двойной зажим в сборе | |
| 41 | 2***9 | Зажим в сборе | |
| 43 | 0***2 | Хомут | |
| 45 | Э***9 | Хомут | |
| 46 | 2***8 | Хомут | |
| 49 | Э***5 | РВД | |
| 51 | 0***0 | РВД | |
| 52 | 2***5 | РВД | |
| 53 | 2***2 | РВД | |
| 54 | Э***2 | РВД | |
| 55 | 2***2 | РВД | |
| 56 | Э***9 | РВД | |
| 57 | Э***1 | РВД | |
| 58 | Э***4 | РВД | |
| 61 | Э***7 | РВД | |
| 62 | Э***3 | РВД | |
| 63 | Э***6 | РВД | |
| 64 | Э***2 | РВД | |
| 65 | Э***1 | РВД | |
| 66 | Э***3 | РВД | |
| 67 | 0***0 | РВД | |
| 68 | Э***9 | РВД | |
| 71 | Э***0 | РВД | |
| 72 | Э***1 | РВД | |
| 73 | Э***2 | РВД | |
| 81 | 2***2 | Рукава | |
| 82 | 2***6 | Рукава | |
| 83 | 2***6 | Рукав |
