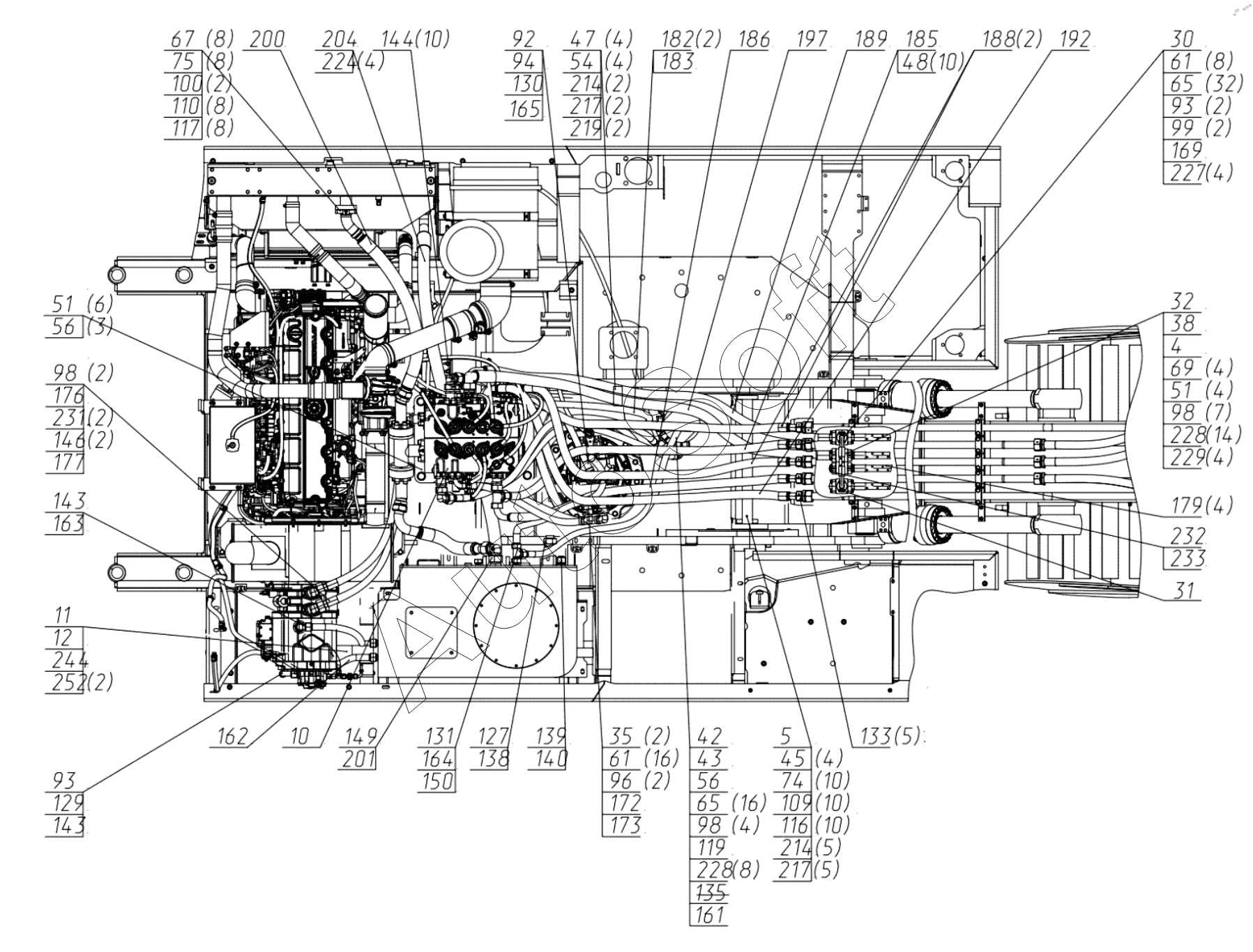

Каталог запасных частей к технике: ТВЭКС E330C Var 2 (2024). Трубопроводы на поворотной платформе 300-70-41.00.000
163
183
182
179
177
176
173
172
169
165
164
185
162
161
150
149
146
144
143
143
140
139
138
252
233
232
231
229
228
228
227
224
219
217
217
133
214
214
204
201
200
197
192
189
188
186
61
61
56
56
54
51
51
48
47
45
42
65
65
38
35
32
31
30
12
11
10
10
10
10
10
10
99
131
130
129
127
119
117
116
110
109
100
5
5
5
5
98
98
98
96
94
93
93
92
75
74
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 2***0 | Кронштейн | |
| 10 | 3***0 | Гидрораспределитель в сборе | |
| 11 | 3***0 | Подключение насоса | |
| 12 | 3***0 | Патрубок | |
| 30 | 2***4 | Фланец | |
| 31 | 2***0 | Фланец | |
| 32 | 2***5 | Фланец | |
| 35 | 2***2 | Фланец | |
| 38 | 3***2 | Заглушка | |
| 40 | 4***2 | Заглушка | |
| 41 | 4***1 | Стопор | |
| 42 | 4***2 | Шайба | |
| 45 | 0***1 | Болт | |
| 47 | 0***1 | Болт | |
| 48 | 0***1 | Болт | |
| 51 | 0***1 | Болт | |
| 54 | 0***1 | Болт | |
| 56 | 0***1 | Болт | |
| 60 | 0***1 | Винт | |
| 61 | 0***1 | Винт | |
| 64 | 0***1 | Винт | |
| 65 | 0***1 | Гайка | |
| 67 | 0***1 | Винт | |
| 70 | 0***1 | Винт | |
| 74 | 0***1 | Гайка | |
| 75 | 0***1 | Гайка | |
| 92 | 0***1 | Кольцо | |
| 93 | 0***1 | Кольцо | |
| 94 | 0***1 | Кольцо | |
| 96 | 0***1 | Кольцо | |
| 98 | 0***1 | Кольцо | |
| 99 | 0***1 | Кольцо | |
| 100 | 0***1 | Кольцо | |
| 109 | 0***1 | Шайба | |
| 110 | 0***1 | Шайба | |
| 116 | 0***1 | Шайба | |
| 117 | 0***1 | Шайба | |
| 119 | 0***1 | Шайба | |
| 127 | 0***1 | Адаптер | |
| 129 | 0***1 | Адаптер | |
| 130 | 0***1 | Адаптер | |
| 131 | 0***1 | Адаптер | |
| 133 | 0***1 | Адаптер | |
| 138 | 0***1 | Адаптер | |
| 139 | 0***1 | Адаптер | |
| 140 | 0***1 | Адаптер | |
| 143 | 0***1 | Адаптер | |
| 144 | 0***1 | Адаптер | |
| 146 | 0***1 | Адаптер | |
| 149 | 0***1 | Адаптер | |
| 150 | 0***1 | Адаптер | |
| 161 | 0***1 | РВД | |
| 162 | 0***1 | РВД | |
| 163 | 0***1 | РВД | |
| 164 | 0***1 | РВД | |
| 165 | 0***1 | РВД | |
| 169 | 0***1 | РВД | |
| 172 | 0***1 | РВД | |
| 173 | 0***1 | РВД | |
| 176 | 0***1 | РВД | |
| 177 | 0***1 | РВД | |
| 179 | 0***1 | РВД | |
| 182 | 0***1 | РВД | |
| 183 | 0***1 | РВД | |
| 185 | 0***1 | РВД | |
| 186 | 0***1 | РВД | |
| 188 | 0***1 | РВД | |
| 189 | 0***1 | РВД | |
| 192 | 0***1 | РВД | |
| 197 | 0***1 | РВД | |
| 200 | 0***1 | РВД | |
| 201 | 0***1 | РВД | |
| 204 | 0***1 | РВД | |
| 214 | 0***1 | Корпус одиночного зажима | |
| 215 | 0***1 | Корпус одиночного зажима | |
| 217 | 0***1 | Накладка | |
| 219 | 0***1 | Накладка | |
| 224 | 0***1 | Полуфланец | |
| 227 | 0***1 | Полуфланец | |
| 228 | 0***1 | Полуфланец | |
| 229 | 0***1 | Полуфланец | |
| 231 | 0***1 | Фланец CAG-603-S30 | |
| 232 | 0***1 | Заглушка | |
| 233 | 0***1 | Заглушка | |
| 252 | 0***1 | Хомут силовой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
