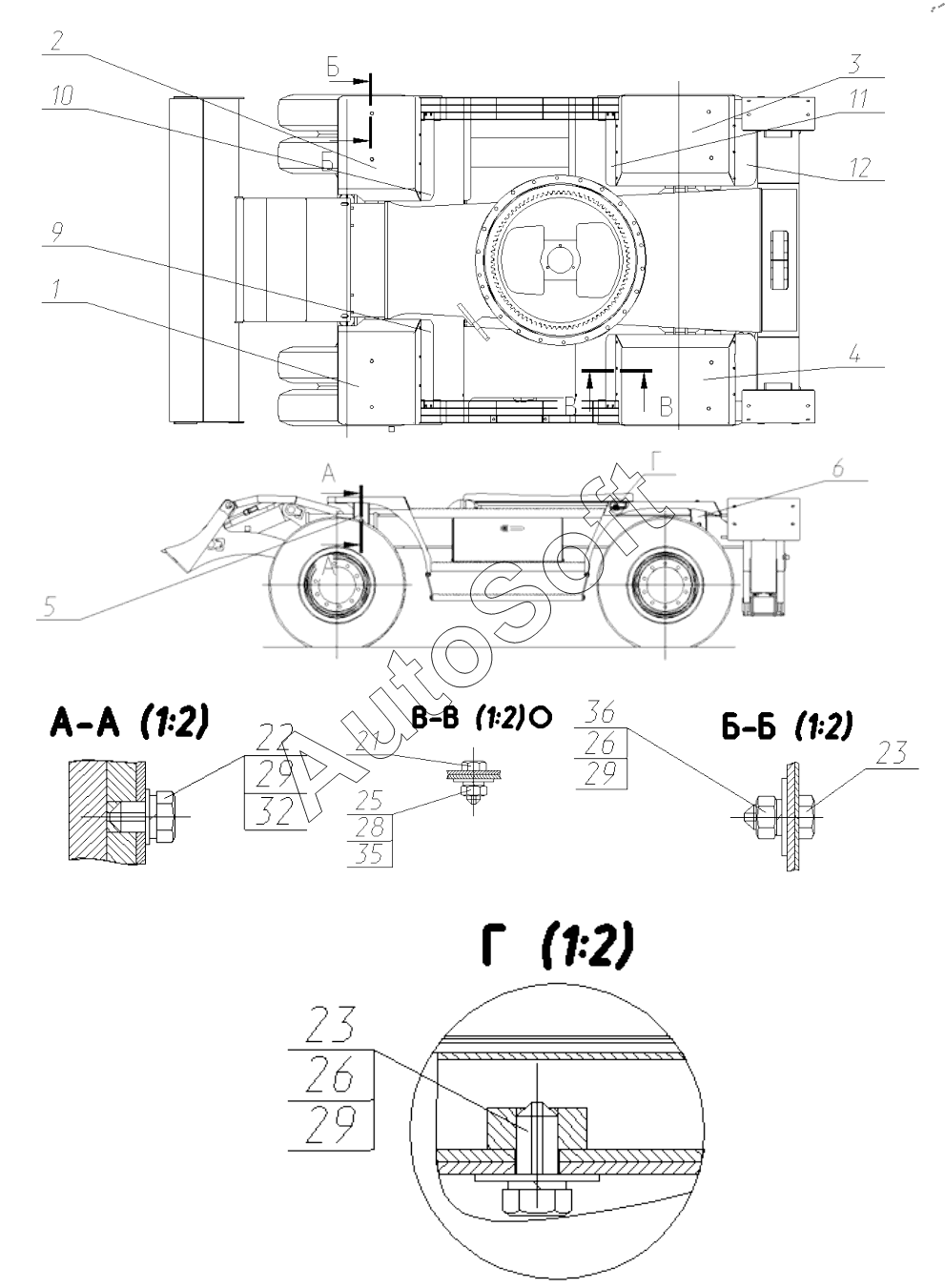

Каталог запасных частей к технике: ТВЭКС E200W (2024). Установка крыльев 170-02-56.80.000-09
21
36
35
32
29
29
29
28
26
26
25
23
23
22
1
12
11
10
9
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Крыло переднее в сборе | |
| 2 | 1***9 | Крыло переднее в сборе | |
| 3 | 1***9 | Крыло заднее в сборе | |
| 4 | 1***9 | Крыло заднее в сборе | |
| 5 | 1***9 | Кронштейн в сборе | |
| 6 | 2***9 | Кронштейн в сборе | |
| 9 | 1***9 | Лист | |
| 10 | 1***0 | Лист | |
| 11 | 1***9 | Лист | |
| 12 | 1***9 | Лист гнутый | |
| 21 | 0***1 | Болт | |
| 22 | 0***1 | Болт | |
| 23 | 0***1 | Болт | |
| 25 | 0***1 | Шайба | |
| 26 | 0***1 | Шайба | |
| 28 | 0***1 | Шайба | |
| 29 | 0***1 | Шайба | |
| 32 | 0***1 | Шайба плоская | |
| 35 | 0***1 | Гайка | |
| 36 | 0***1 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
