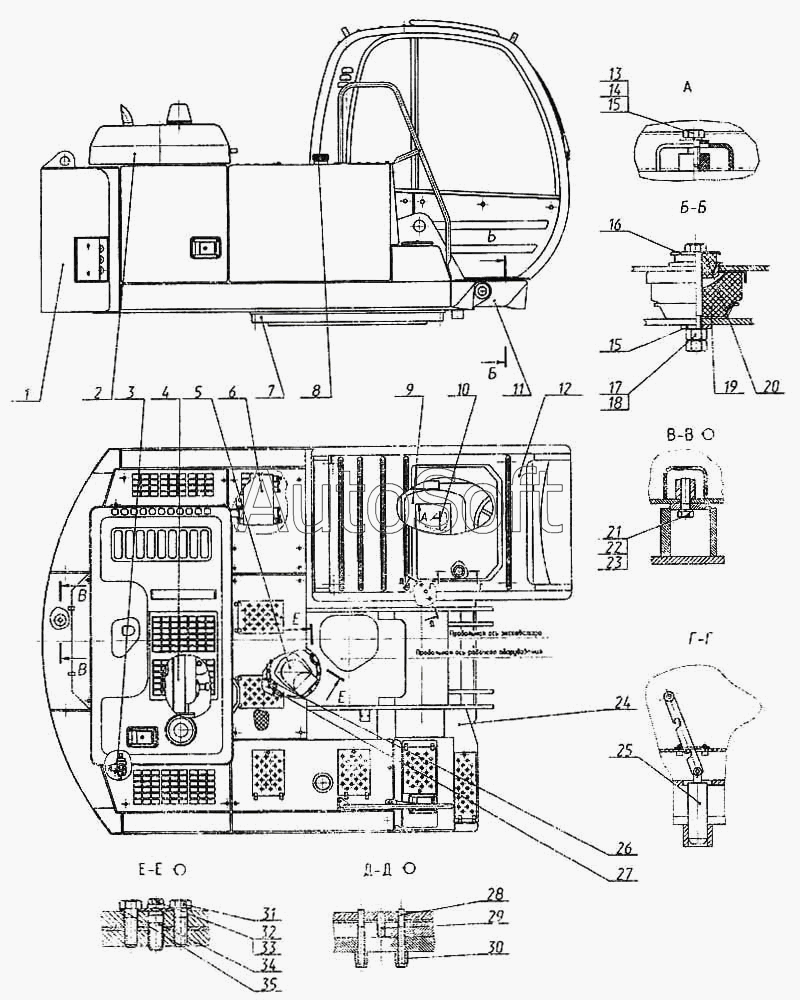

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2005). Платформа поворотная с механизмами
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Противовес | |
| 2 | 3***0 | Капот | |
| 3 | 3***0 | Пневмоуправление на поворотной платформе | |
| 4 | 3***0 | Установка силовая | |
| 5 | 3***0 | Механизм поворота | |
| 6 | 3***0 | Гидрооборудование на поворотной платформе | |
| 7 | 1***0 | Опора поворотная роликовая | |
| 8 | 3***0 | Бак топливный | |
| 9 | 3***0 | Управление экскаватором | |
| 10 | 3***0 | Установка отопителя | |
| 11 | 3***0 | Установка фарных блоков и щитов | |
| 12 | 3***0 | Кабина | |
| 13 | 7***8 | Болт М16-8gх35.58.019 | |
| 14 | 6***2 | Шайба 16.65Г.05 | |
| 15 | 0***0 | Шайба | |
| 16 | 0***9 | Крышка | |
| 17 | 7***8 | Болт М16-8gх35.58.019 | |
| 18 | 5***5 | Гайка М16-7Н.5.019 | |
| 19 | 0***7 | Амортизатор | |
| 20 | 0***8 | Амортизатор | |
| 21 | 7***8 | Болт М16-8gх35.58.019 | |
| 22 | 6***2 | Шайба 16.65Г.05 | |
| 23 | 2***1 | Шайба | |
| 24 | 3***0 | Платформа поворотная | |
| 25 | 3***0 | Установка стопора | |
| 26 | 3***3 | Штифт | |
| 27 | 3***1 | Штифт | |
| 28 | 7***8 | Болт М16-8gх35.58.019 | |
| 29 | 3***2 | Штифт | |
| 30 | 3***6 | Втулка | |
| 31 | 7***8 | Болт М16-8gх35.58.019 | |
| 32 | 7***8 | Болт М16-8gх35.58.019 | |
| 33 | 1***9 | Шайба | |
| 34 | 3***4 | Штифт | |
| 35 | 3***5 | Накладка | |
| 36 | 3***0 | Установка подогревателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
