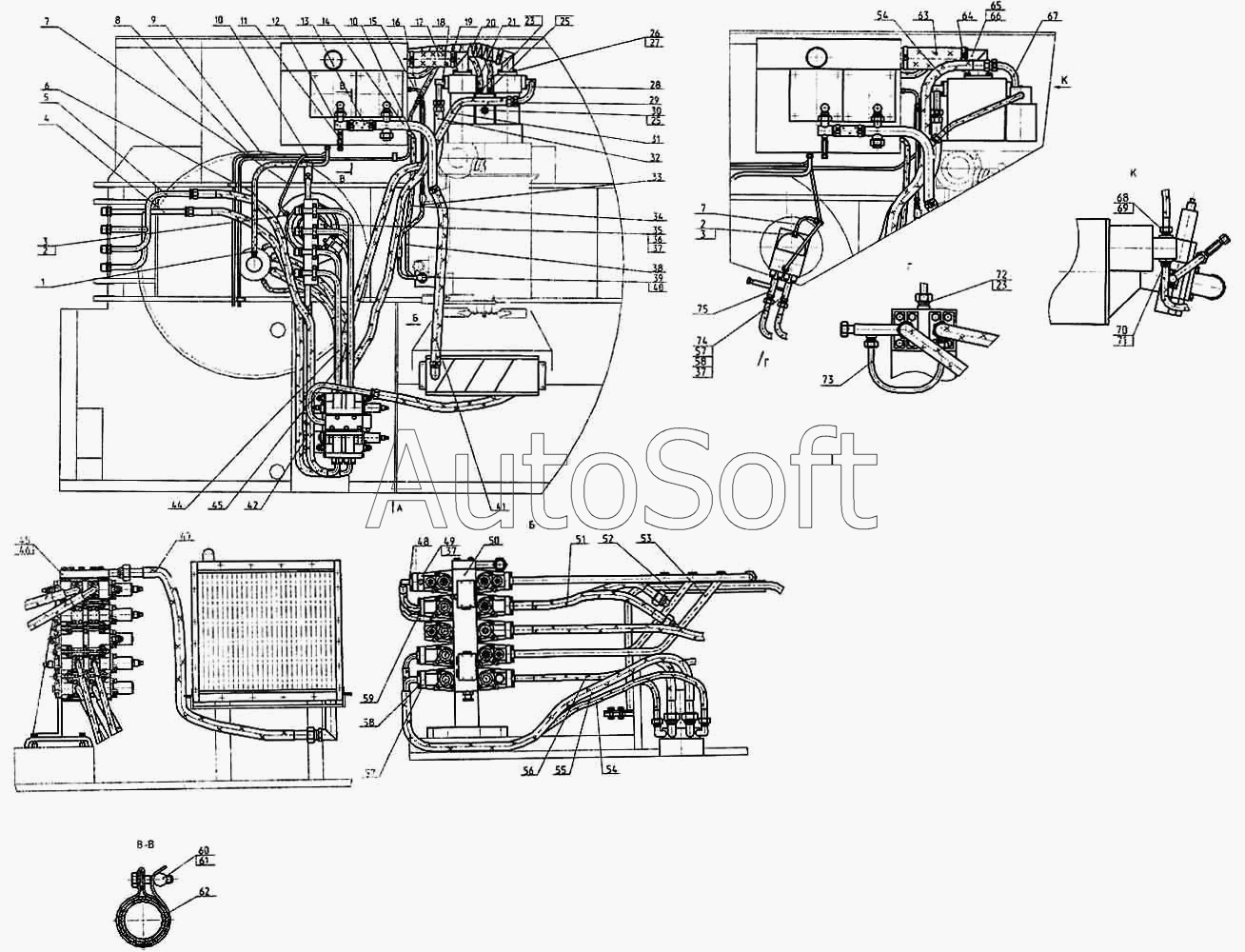

Каталог запасных частей к технике: ТВЭКС ЕК-12 (2005). Трубопроводы на поворотной платформе
50
58
57
57
56
55
54
54
53
52
51
58
49
48
47
46
45
44
42
41
66
75
74
73
72
71
70
69
68
67
40
65
64
63
62
61
61
61
60
60
59
11
20
19
18
17
16
15
14
13
12
21
10
10
9
8
7
7
6
5
4
3
3
2
2
30
39
38
37
37
37
36
35
34
33
32
31
1
29
28
27
26
25
25
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***7 | Хомут | |
| 2 | Э***1 | Штуцер | |
| 3 | 2***3 | Прокладка | |
| 4 | 3***0 | Трубопровод | |
| 5 | 3***0 | Трубопровод | |
| 6 | 3***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=900 мм | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | Э***0 | Включатель манометра | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***5 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=120mm | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | Э***0 | Клапан предохранительный | |
| 17 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 18 | 3***0 | Трубопровод | |
| 19 | Э***7 | Хомут | |
| 20 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 21 | 3***2 | Рукав 16х25-1,6 ГОСТ 10362-76 L=650 мм | |
| 22 | Э***3 | Штуцер | |
| 23 | 2***3 | Прокладка | |
| 24 | Э***2 | Штуцер | |
| 25 | 9***3 | Кольцо | |
| 26 | 7***9 | Болт | |
| 27 | 9***3 | Кольцо | |
| 28 | 3***0 | Трубопровод | |
| 29 | Э***0 | Включатель манометра | |
| 30 | Э***5 | Штуцер | |
| 31 | Р***0 | РВД20 4SРфл0/М42х2 L=2200 | |
| 32 | Р***0 | РВД20 4SРфл0/М42х2 L=1750 | |
| 33 | Р***0 | РВД 12-100-650 | |
| 34 | 3***3 | Рукав 16х25-1,6 ГОСТ 10362-76 L=350 мм | |
| 35 | Э***0 | Блок клапанов | |
| 36 | Э***0 | Фланец | |
| 37 | 9***3 | Кольцо | |
| 38 | Э***0 | Трубопровод | |
| 39 | 3***0 | Трубопровод | |
| 40 | 9***3 | Кольцо | |
| 41 | 3***4 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=1200 мм | |
| 42 | Р***0 | РВД20 4SРфл90/М42х2 L=2200 | |
| 43 | 3***0 | Трубопровод | |
| 44 | 3***0 | Трубопровод | |
| 45 | 3***0 | Фланец сливной | |
| 46 | 9***3 | Кольцо | |
| 47 | Р***0 | РВД 20-129-1250 | |
| 48 | 7***9 | Болт | |
| 49 | 5***0 | Блок плавающего положения стрелы | |
| 50 | 3***Р | Гидрораспределитель | |
| 51 | Р***0 | РВД20 4SРфл0/М42х2 L=650 | |
| 52 | 3***0 | Трубопровод | |
| 53 | 3***0 | Трубопровод | |
| 54 | Р***0 | РВД12 28SN-Кфл90/М22х1,5 L=2200 | |
| 55 | Р***0 | РВД20 4SРфл90/М42х2 L=2000 | |
| 56 | Р***0 | РВД 1.2 28N-Кфл0/М22х1,5 L=1050 | |
| 57 | Э***4 | Фланец | |
| 57 | Э***4 | Фланец | |
| 58 | 7***9 | Болт | |
| 58 | 7***9 | Болт | |
| 59 | 7***9 | Болт | |
| 60 | Э***3 | Бонка | |
| 60 | Э***3 | Бонка | |
| 61 | Э***3 | Болт | |
| 61 | Э***3 | Болт | |
| 62 | Э***3 | Бонка | |
| 63 | 3***0 | Рукав 90х104-0,89 ГОСТ 10362-76 L=450 мм | |
| 64 | Э***7 | Хомут | |
| 65 | 3***0 | Патрубок | |
| 66 | 9***3 | Кольцо | |
| 67 | 3***0 | Трубопровод | |
| 68 | 2***3 | Переходник | |
| 69 | 9***3 | Кольцо | |
| 70 | 2***4 | Переходник | |
| 71 | 9***3 | Кольцо | |
| 72 | 2***0 | Штуцер | |
| 73 | Э***0 | Трубопровод | |
| 74 | 3***0 | Трубопровод | |
| 75 | 3***0 | Трубопровод |
