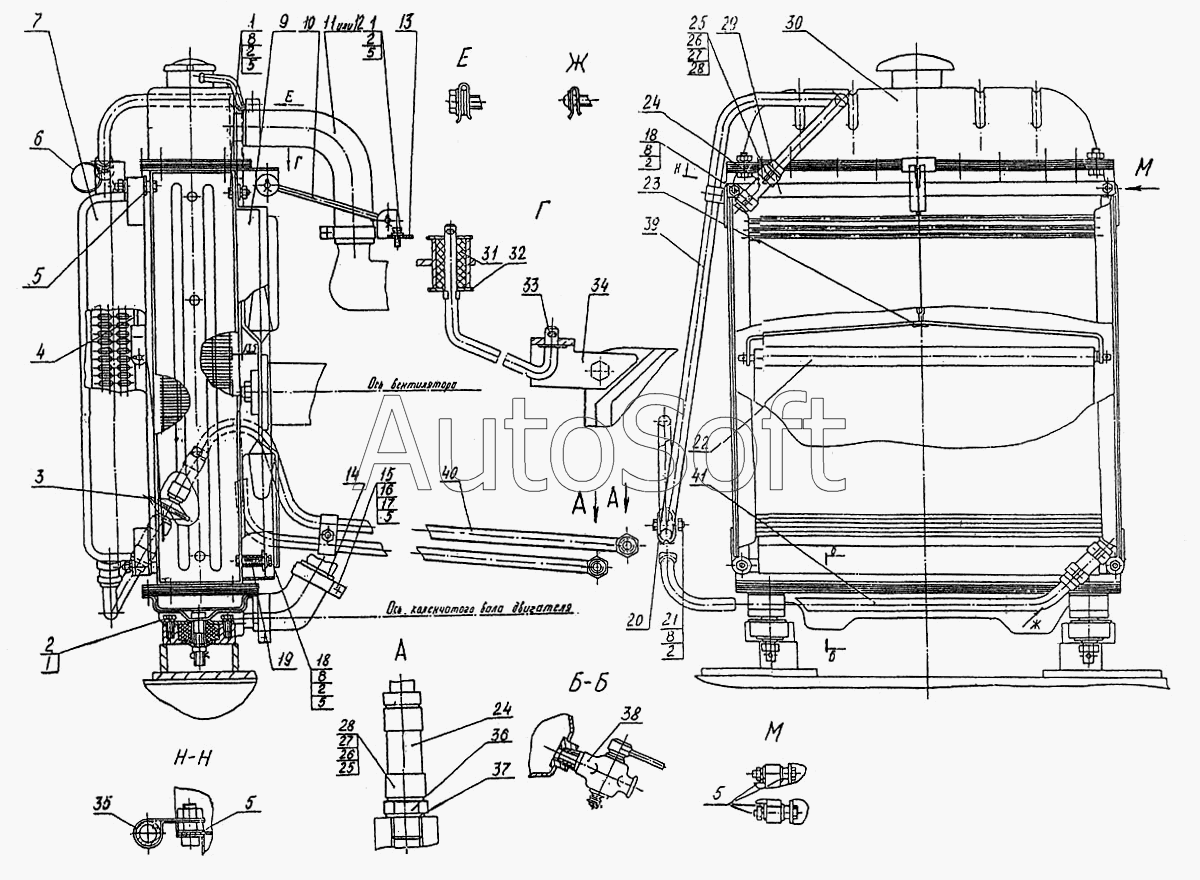

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14). Установка радиаторов и шторки
1
1
1
2
2
2
2
2
2
3
3
4
5
5
5
5
5
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М8-8gх20.58.019 | |
| 2 | 6***2 | Шайба 16.65Г.05 | |
| 3 | 7***Б | Фильтр сетчатый | |
| 4 | Э***0 | Цепочка | |
| 5 | 1***1 | Шайба 8.01.019 | |
| 6 | Э***1 | Кольцо | |
| 7 | 7***0 | Радиатор масляный | |
| 8 | 5***5 | Гайка М16-7Н.5.019 | |
| 9 | Э***0 | Кожух | |
| 10 | Э***0 | Растяжка | |
| 11 | Э***2 | Шланг | |
| 12 | Э***2 | Шланг | |
| 13 | Э***9 | Кронштейн | |
| 14 | Э***6 | Шланг | |
| 15 | Э***5 | Хомут | |
| 16 | Э***3 | Бонка | |
| 17 | Э***А | Болт 64.00.213 | |
| 18 | 7***5 | Болт М8-8gх50.58.019 | |
| 19 | Э***5 | Втулка | |
| 20 | Э***4 | Планка | |
| 21 | 7***8 | Болт М8-8gх20.58.019 | |
| 22 | Э***0 | Шторка | |
| 23 | 3***2 | Шплинт | |
| 24 | 1***2 | Рукав L=830 мм 14х22.5-1,6 | |
| 25 | Э***6 | Хомут | |
| 26 | 1***3 | Винт В1М6-8gх25.58.019 | |
| 27 | 5***5 | Гайка М16-7Н.5.019 | |
| 28 | 1***9 | Шайба | |
| 29 | Э***0 | Кронштейн | |
| 30 | 1***3 | Радиатор водяной | |
| 31 | 1***2 | Рукав L=830 мм 14х22.5-1,6 | |
| 32 | Э***8 | Шайба | |
| 33 | 3***7 | Шплинт 3,2х20 | |
| 34 | Э***0 | Кронштейн | |
| 35 | Э***7 | Скоба | |
| 36 | Э***3 | Штуцер | |
| 37 | 2***8 | Прокладка М20 | |
| 38 | П***7 | Кран | |
| 39 | 1***2 | Рукав L=830 мм 14х22.5-1,6 | |
| 40 | 1***2 | Рукав L=830 мм 14х22.5-1,6 | |
| 41 | 1***2 | Рукав L=830 мм 14х22.5-1,6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
