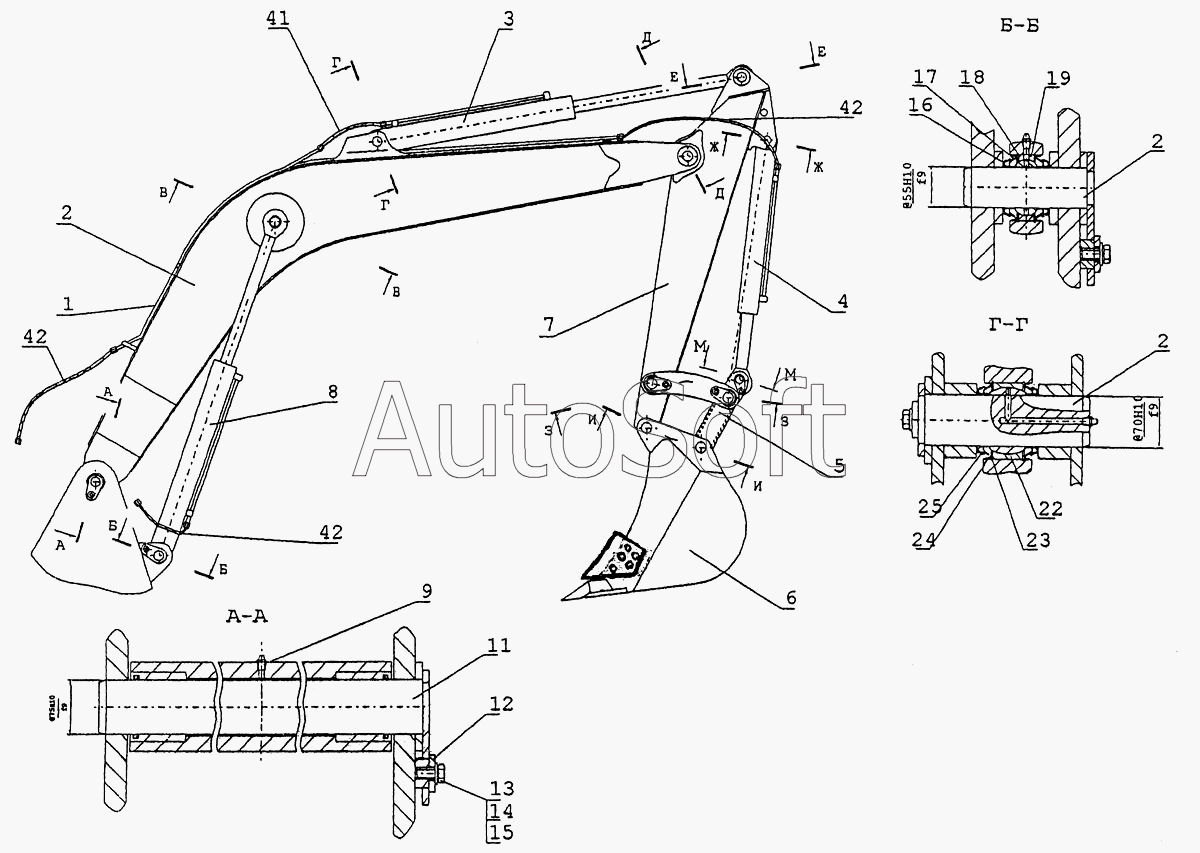

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14). Рабочее оборудование обратной лопаты
1
2
2
2
3
4
5
5
6
7
8
9
11
12
13
14
15
16
17
18
19
19
22
22
23
24
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-3322А.25.00.001 | Э***1 | Кольцо распорное | |
| 1 | 3***0 | Трубопроводы рабочего оборудования | |
| 2 | 3***0 | Стрела | |
| 3 | 1***0 | Гидроцилиндр (125х90х1 100) | |
| 4 | 3***0 | Гидроцилиндр (11 0х70х9 00) | |
| 5 | 3***0 | Тяга | |
| 5 | 3***0 | Тяга | |
| 6 | 3***0 | Ковш обратной лопаты Vн=0,8м3 | |
| 7 | 3***0 | Рукоять (L=1900) | |
| 8 | 3***0 | Гидроцилиндр (110х70х1100) | |
| 9 | 1***р | Масленка | |
| 10 | 6***3 | Шнур (L=250) | |
| 11 | 3***0 | Палец в сборе | |
| 12 | Э***0 | Шайба упорная | |
| 13 | 7***9 | Болт | |
| 14 | 1***9 | Шайба | |
| 15 | 6***9 | Шайба | |
| 16 | Е***1 | Кольцо распорное | |
| 17 | Е***2 | Кольцо уплотнительное | |
| 18 | 1***5 | Кольцо | |
| 19 | 3***0 | Подшипник | |
| 19 | 3***К | Подшипник | |
| 20 | 3***0 | Палец в сборе | |
| 21 | 3***0 | Палец в сборе | |
| 22 | 3***0 | Подшипник | |
| 22 | 3***К | Подшипник | |
| 23 | 1***5 | Кольцо | |
| 24 | Э***2 | Кольцо уплотнительное | |
| 26 | 5***5 | Гайка | |
| 27 | 1***1 | Винт | |
| 28 | 3***0 | Палец | |
| 29 | 3***5 | Щека | |
| 29 | 3***0 | Щека левая | |
| 30 | 3***0 | Палец в сборе | |
| 31 | 3***0 | Щека правая | |
| 31 | 3***5 | Щека | |
| 32 | Э***2 | Шайба торцовая | |
| 33 | 7***9 | Болт | |
| 34 | 3***0 | Палец в сборе | |
| 35 | 3***0 | Палец в сборе | |
| 37 | 3***0 | Палец в сборе | |
| 38 | 3***0 | Палец в сборе | |
| 39 | 3***0 | Палец в сборе | |
| 40 | 3***0 | Палец в сборе | |
| 41 | Т***0 | Рукав | |
| 42 | Т***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
