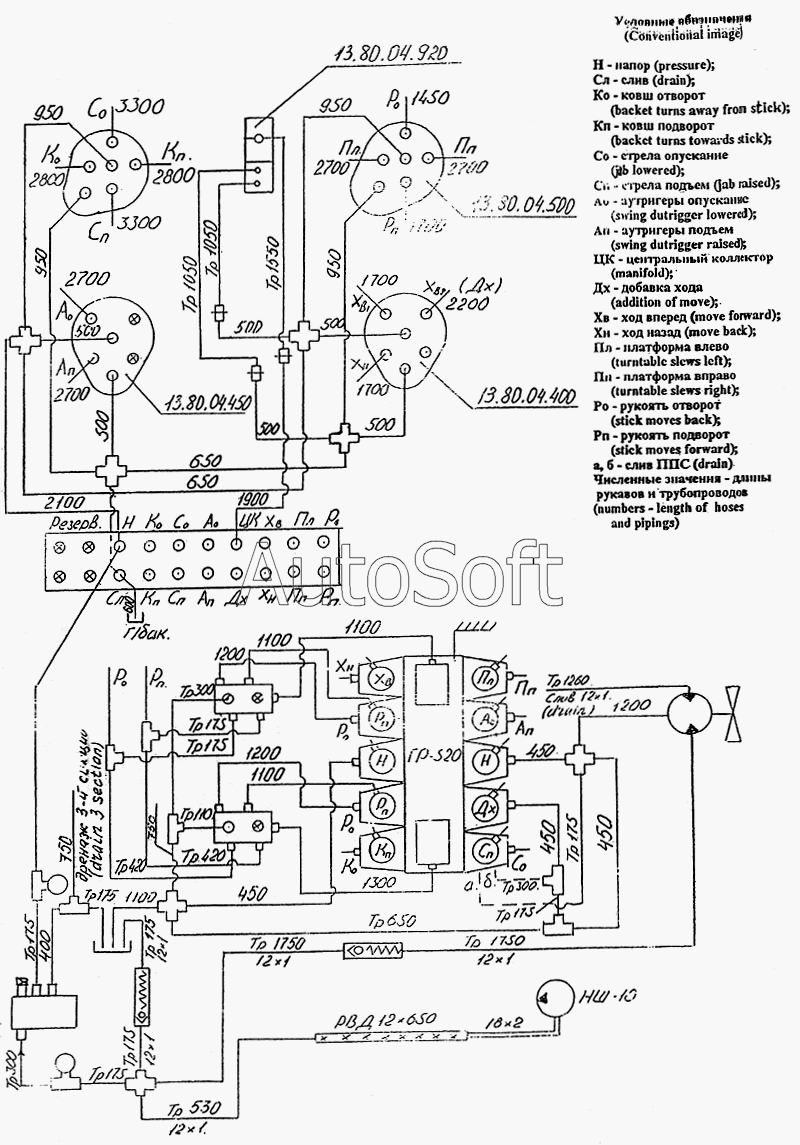

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14). Гидроуправление экскаватора на поворотной платформе (монтажная схема)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав L=400 мм | |
| 2 | Э***0 | Рукав L=500 мм | |
| 2 | Э***0 | Рукав L=600 мм | |
| 4 | Э***0 | Рукав L=650 мм | |
| 5 | Э***0 | Рукав L=750 мм | |
| 6 | Э***0 | Рукав L=950 мм | |
| 7 | Э***0 | Рукав L=1200 мм | |
| 8 | Э***0 | Рукав L= 1300 | |
| 9 | Э***0 | Рукав L=1700 мм | |
| 10 | Э***0 | Рукав L=1900 мм | |
| 11 | Э***0 | Рукав L=2100 мм | |
| 12 | Э***0 | Рукав L=2200 мм | |
| 13 | Э***0 | Рукав L=2700 | |
| 14 | Э***0 | Рукав L=2800 | |
| 15 | Э***0 | Рукав L=3300 | |
| 16 | Э***0 | Трубопровод L=110 | |
| 17 | Э***0 | Трубопровод | |
| 18 | Э***0 | Трубопровод L=300 | |
| 19 | Э***0 | Трубопровод L= 1050 | |
| 20 | Э***0 | Трубопровод L=1500 | |
| 21 | Э***0 | Трубопровод L=420 mm | |
| 22 | 1***0 | Блок управления | |
| 23 | 1***0 | Блок управления | |
| 24 | 1***0 | Блок управления | |
| 25 | 1***0 | Блок управления | |
| 26 | Э***0 | Гидрораспределитель | |
| 27 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 28 | Э***0 | Включатель манометра | |
| 29 | 3***6 | Планка | |
| 30 | Э***3 | Крестовина | |
| 31 | Э***6 | Тройник | |
| 32 | Э***8 | Хомут | |
| 33 | Э***5 | Штуцер | |
| 34 | Э***4 | Тройник | |
| 35 | Э***5 | Штуцер | |
| 36 | Э***6 | Штуцер | |
| 37 | Э***8 | Гайка |
