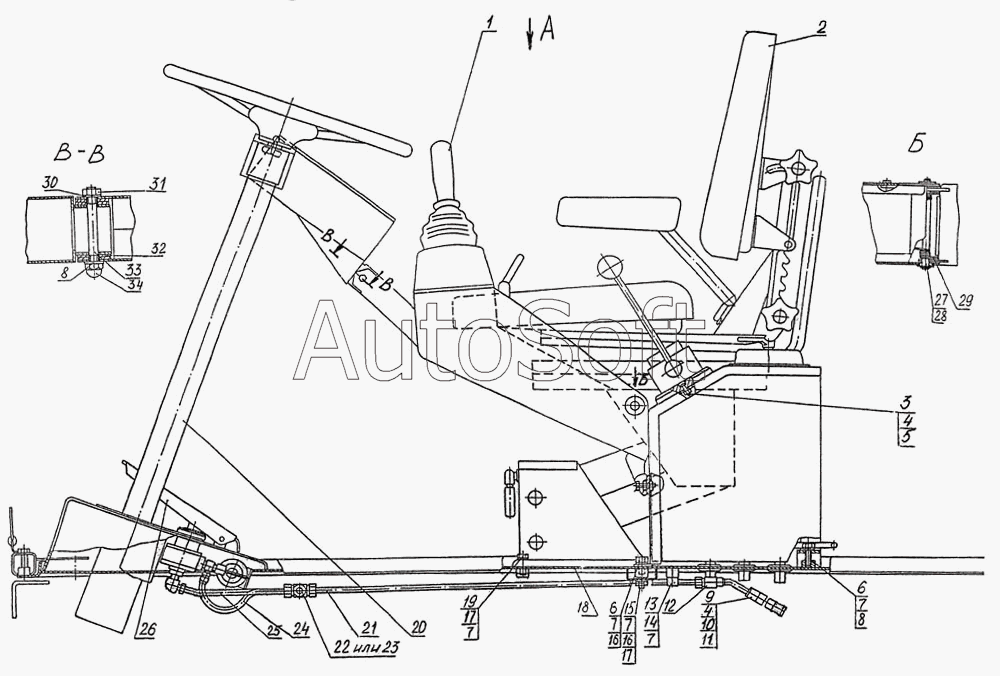

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18). 314-02-85.03.000 Пост управления
28
29
30
31
32
33
34
27
14
2
3
4
4
5
6
6
7
7
7
7
7
8
8
9
10
11
12
13
1
15
16
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Гидроуправление | |
| 2 | 3***0 | Сиденье машиниста | |
| 3 | 1***9 | Винт | |
| 4 | 5***9 | Гайка | |
| 5 | 6***9 | Шайба | |
| 6 | 7***9 | Болт | |
| 7 | 6***9 | Шайба | |
| 8 | 1***9 | Шайба | |
| 9 | 1***9 | Винт | |
| 10 | 1***9 | Шайба | |
| 11 | 1***В | Рукав L=300+/-5 мм | |
| 12 | Э***4 | Тройник | |
| 13 | Э***6 | Скоба | |
| 14 | 7***9 | Болт | |
| 15 | 7***9 | Болт | |
| 16 | 1***9 | Шайба | |
| 17 | 5***9 | Гайка | |
| 18 | 3***2 | Полик кабины | |
| 19 | 7***9 | Болт | |
| 20 | 1***0 | Установка руля гидравлического | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***1 | Крестовина | |
| 23 | 3***4 | Крестовина | |
| 24 | 3***0 | Трубопровод | |
| 25 | 3***0 | Трубопровод | |
| 26 | 1***0 | Установка педали тормоза хода | |
| 27 | 1***1 | Ось | |
| 28 | 1***3 | Кольцо стопорное | |
| 29 | 1***2 | Пружина | |
| 30 | 6***9 | Шайба | |
| 31 | 5***9 | Гайка | |
| 32 | 3***0 | Прижим | |
| 33 | Э***3 | Шпилька | |
| 34 | 3***3 | Гайка | |
| 35 | 2***3 | Прокладка | |
| 36 | 1***9 | Датчик | |
| 37 | 2***9 | Датчик аварийного давления воздуха | |
| 38 | 1***0 | Щиток приборов | |
| 39 | 3***0 | Консоль правая | |
| 40 | 3***0 | Консоль правая | |
| 41 | 3***0 | Консоль правая | |
| 42 | 1***0 | Пульт правый | |
| 43 | 1***В | Рукав L=300+/-5 мм | |
| 44 | 3***0 | Трубопровод | |
| 45 | 3***0 | Трубопровод | |
| 46 | 1***4 | Крышка пульта | |
| 47 | 7***9 | Болт | |
| 48 | 1***0 | Крышка пульта | |
| 49 | 1***0 | Пульт левый | |
| 50 | 1***0 | Консоль левая | |
| 51 | Э***8 | Шайба | |
| 52 | 7***9 | Болт | |
| 53 | Т***0 | Заглушка |
