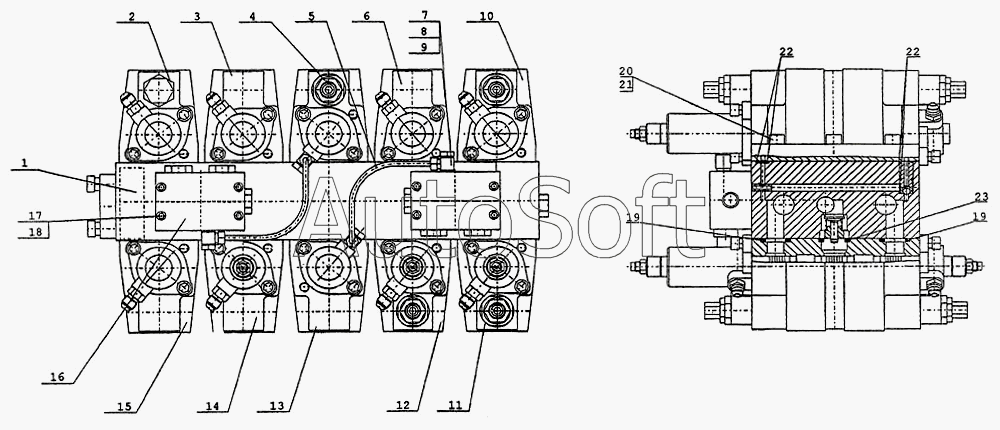

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18). 314-02-520.00 Гидрораспределитель
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Плита | |
| 2 | 5***0 | Секция рабочая (ход) | |
| 3 | 5***0 | Секция рабочая (опоры) | |
| 4 | 5***0 | Напорно-сливная секция | |
| 5 | 5***0 | Трубопровод | |
| 6 | 5***0 | Секция рабочая (д/х, гидромолот) | |
| 7 | 5***7 | Штуцер | |
| 8 | 5***1 | Болт | |
| 9 | 5***3 | Шайба | |
| 10 | 5***0 | Секция рабочая (стрела) | |
| 11 | 5***0 | Секция рабочая (ковш) | |
| 12 | 5***0 | Секция рабочая (рукоять) | |
| 13 | 5***0 | Секция напорно-сливная | |
| 14 | 5***0 | Секция рабочая (доб. рукояти) | |
| 15 | 5***0 | Секция рабочая (ход) | |
| 16 | 5***0 | Блок клапанов "ИЛИ" | |
| 17 | 1***9 | Винт | |
| 18 | 6***9 | Шайба | |
| 19 | 9***3 | Кольцо | |
| 20 | П***5 | Винт | |
| 21 | 6***Г | Шайба | |
| 22 | 9***3 | Кольцо | |
| 23 | 9***3 | Кольцо | |
| 31 | 5***1 | Упор пружины | |
| 32 | 5***1 | Корпус | |
| 33 | 5***1 | Золотник | |
| 34 | 9***3 | Кольцо | |
| 35 | 5***0 | Крышка | |
| 36 | 1***5 | Винт | |
| 37 | 6***Г | Шайба | |
| 38 | 5***1 | Упор пружины | |
| 39 | 5***0 | Крышка | |
| 40 | 5***2 | Шайба | |
| 41 | 5***3 | Шайба | |
| 42 | 5***4 | Шайба | |
| 43 | 5***7 | Пружина внутренняя | |
| 44 | 5***6 | Пружина наружная | |
| 45 | Л***3 | Клапан предохранительно-подпиточный | |
| 46 | 5***1 | Золотник | |
| 47 | 5***1 | Корпус | |
| 48 | 5***0 | Клапан подпиточный | |
| 49 | 5***1 | Золотник | |
| 50 | 5***5 | Штуцер | |
| 51 | 9***3 | Кольцо | |
| 55 | 5***1 | Корпус | |
| 56 | 5***1 | Золотник | |
| 57 | 5***1 | Крышка | |
| 58 | 5***0 | Крышка | |
| 59 | 5***1 | Корпус | |
| 60 | Л***5 | Клапан предохранительный | |
| 61 | 5***1 | Крышка | |
| 62 | 5***2 | Втулка | |
| 63 | 9***3 | Кольцо | |
| 64 | 5***3 | Втулка | |
| 65 | Э***1 | Заглушка | |
| 66 | 9***3 | Кольцо | |
| 67 | 5***1 | Корпус | |
| 68 | 3***0 | Шарик | |
| 69 | 5***3 | Шайба | |
| 70 | Э***1 | Штуцер |
