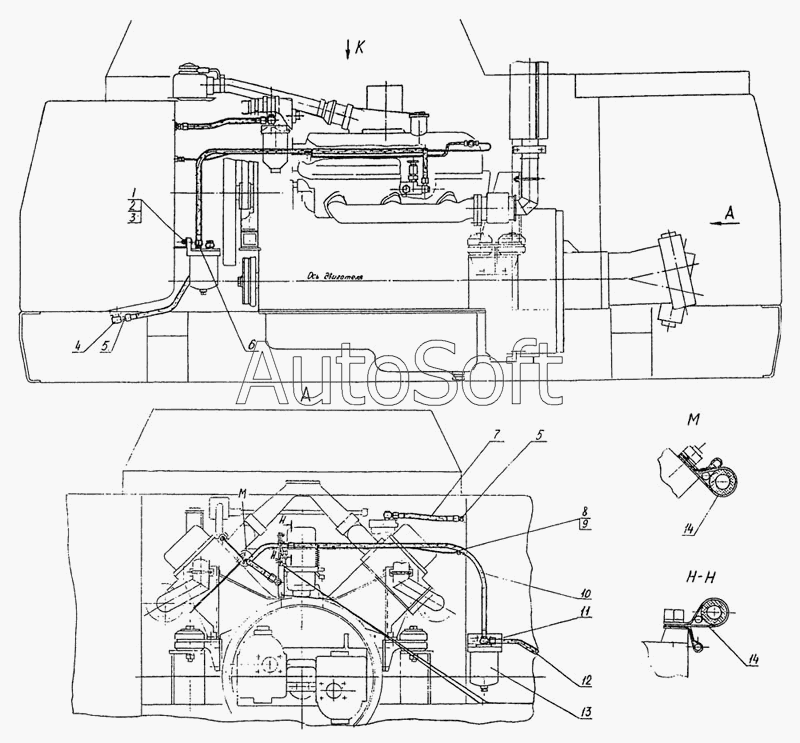

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Топливопроводы и управление подачей топлива
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Болт | |
| 2 | 5***9 | Гайка | |
| 3 | 6***9 | Шайба | |
| 4 | Э***1 | Угольник | |
| 5 | Э***4 | Штуцер | |
| 6 | Э***9 | Штуцер | |
| 7 | 2***0 | Рукав | |
| 8 | 2***0 | Трубопровод | |
| 9 | Э***9 | Штуцер | |
| 10 | 2***0 | Рукав | |
| 11 | 1***9 | Штуцер | |
| 12 | 2***0 | Рукав | |
| 13 | 7***0 | Фильтр грубой очистки топлива | |
| 14 | 2***4 | Хомут | |
| 15 | Э***0 | Рычаг в сборе | |
| 16 | 2***0 | Рукоятка в сборе | |
| 17 | 7***9 | Болт | |
| 18 | 2***1 | Втулка переходная | |
| 19 | Э***8 | Гайка | |
| 20 | Э***3 | Диск фрикционный | |
| 21 | Э***7 | Пружина | |
| 22 | Э***6 | Труба | |
| 23 | 1***8 | Упор | |
| 24 | 1***9 | Шайба | |
| 25 | 3***9 | Шплинт | |
| 26 | Э***5 | Палец | |
| 27 | 2***5 | Пружина | |
| 28 | 2***3 | Хомут | |
| 29 | 7***9 | Болт | |
| 30 | 6***9 | Шайба | |
| 31 | 2***2 | Полоса | |
| 32 | 2***0 | Оболочка | |
| 33 | 2***0 | Кронштейн | |
| 34 | 7***9 | Болт | |
| 35 | 5***9 | Гайка | |
| 36 | 9***6 | Проволока L=3400 мм |
