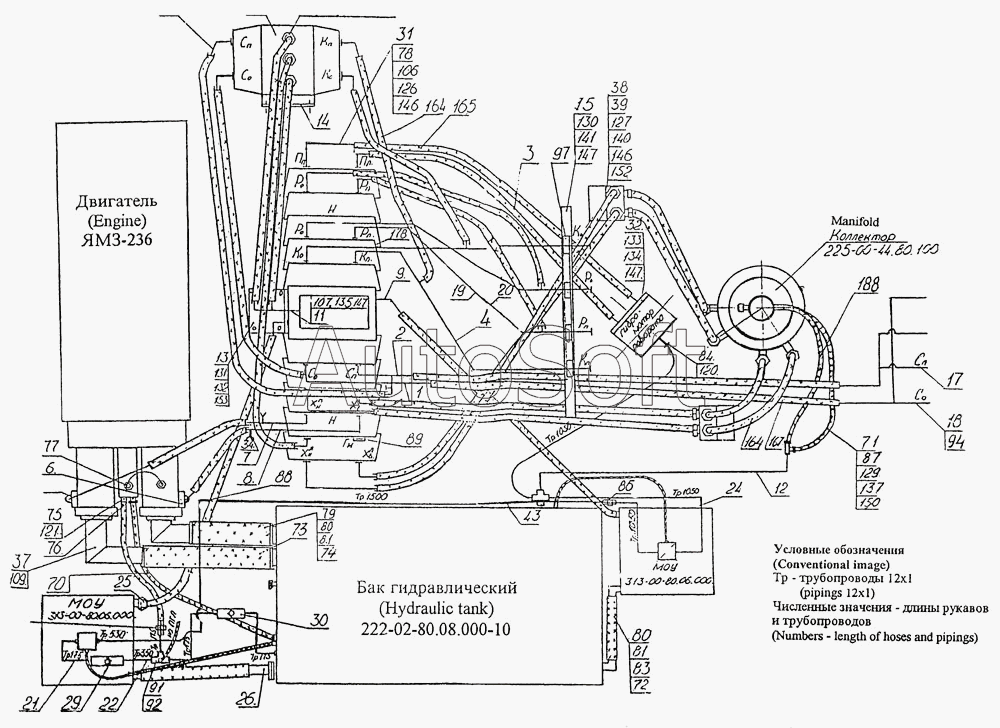

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Трубопроводы на поворотной платформе с двигателем ЯМЗ-236
97
130
129
127
126
121
120
109
107
106
131
94
92
91
89
87
86
84
83
24
88
178
167
165
164
164
152
81
81
150
147
147
147
146
146
141
140
137
135
134
133
133
132
13
26
25
22
21
20
19
18
17
15
14
12
11
9
8
7
6
4
3
2
70
80
80
79
78
77
76
75
74
73
72
71
1
43
39
38
37
34
32
31
30
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод . | |
| 2 | 2***0 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 4 | 2***0 | Трубопровод | |
| 5 | 2***0 | Трубопровод | |
| 6 | 2***0 | Трубопровод | |
| 7 | 2***0 | Трубопровод | |
| 8 | 2***0 | Трубопровод | |
| 9 | 2***0 | Трубопровод | |
| 11 | 2***0 | Фланец | |
| 12 | 2***0 | Трубопровод | |
| 13 | 3***0 | Кронштейн | |
| 14 | 2***0 | Кронштейн | |
| 15 | 3***0 | Кронштейн | |
| 17 | 3***0 | Трубопровод | |
| 18 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 20 | 3***0 | Трубопровод | |
| 21 | 2***0 | Трубопровод | |
| 22 | 2***0 | Трубопровод | |
| 24 | 2***0 | Трубопровод | |
| 25 | 2***0 | Трубопровод | |
| 26 | 2***0 | Фланец | |
| 27 | Э***0 | Трубопровод | |
| 28 | Э***0 | Трубопровод | |
| 29 | Э***0 | Клапан подпорный | |
| 30 | Э***0 | Клапан предохранительный | |
| 31 | 3***0 | Трубопровод | |
| 32 | 5***0 | Блок переливных клапанов | |
| 34 | Э***0 | Включатель манометра | |
| 35 | Э***0 | Включатель манометра | |
| 37 | 3***0 | Патрубок | |
| 38 | Э***0 | Фланец | |
| 39 | Э***0 | Фланец | |
| 43 | Э***0 | Трубопровод | |
| 70 | 2***5 | Рукав 16х25-1,6 L=700+/-2 | |
| 71 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 72 | 2***7 | Рукав 40х51,5-1,6 L=450+/-2 | |
| 73 | 2***8 | Рукав 75х87-0,29 L=850+/-2 | |
| 74 | 2***9 | Рукав 75х87-0,29 L=500+/-2 | |
| 75 | Э***5 | Штуцер | |
| 76 | Э***0 | Штуцер | |
| 77 | Э***5 | Штуцер | |
| 78 | Э***4 | Фланец | |
| 79 | Э***7 | Хомут | |
| 80 | Э***3 | Бонка | |
| 81 | Э***3 | Болт | |
| 82 | Э***6 | Полукольцо | |
| 83 | Э***5 | Хомут | |
| 84 | Э***1 | Штуцер | |
| 85 | Э***9 | Штуцер | |
| 86 | Э***4 | Штуцер | |
| 87 | Э***7 | Хомут | |
| 88 | Э***1 | Тройник | |
| 89 | Э***3 | Фланец | |
| 91 | Э***1 | Тройник | |
| 92 | Э***4 | Штуцер | |
| 94 | Э***4 | Гайка | |
| 97 | М***2 | Прижим | |
| 106 | 9***2 | Кольцо | |
| 107 | 9***2 | Кольцо | |
| 108 | 9***2 | Кольцо | |
| 109 | 9***2 | Кольцо | |
| 120 | 2***3 | Прокладка | |
| 121 | 2***3 | Прокладка | |
| 125 | 7***9 | Болт | |
| 126 | 7***9 | Болт | |
| 127 | 7***9 | Болт | |
| 129 | 7***9 | Болт | |
| 130 | 7***9 | Болт | |
| 131 | 7***9 | Болт | |
| 132 | 7***9 | Болт | |
| 133 | 7***9 | Болт | |
| 134 | 7***9 | Болт | |
| 135 | 7***9 | Болт | |
| 137 | 5***9 | Гайка | |
| 140 | 5***9 | Гайка | |
| 141 | 5***9 | Гайка | |
| 146 | 6***9 | Шайба | |
| 147 | 6***9 | Шайба | |
| 150 | 1***9 | Шайба | |
| 151 | 1***9 | Шайба | |
| 152 | 1***9 | Шайба | |
| 153 | 1***9 | Шайба | |
| 164 | Т***4 | Рукав высокого давления | |
| 165 | Т***4 | Рукав высокого давления | |
| 167 | Т***4 | Рукав высокого давления | |
| 168 | Т***0 | Рукав высокого давления | |
| 178 | Е***Г | Гидрораспределитель | |
| 181 | Е***0 | Гидрораспределитель |
