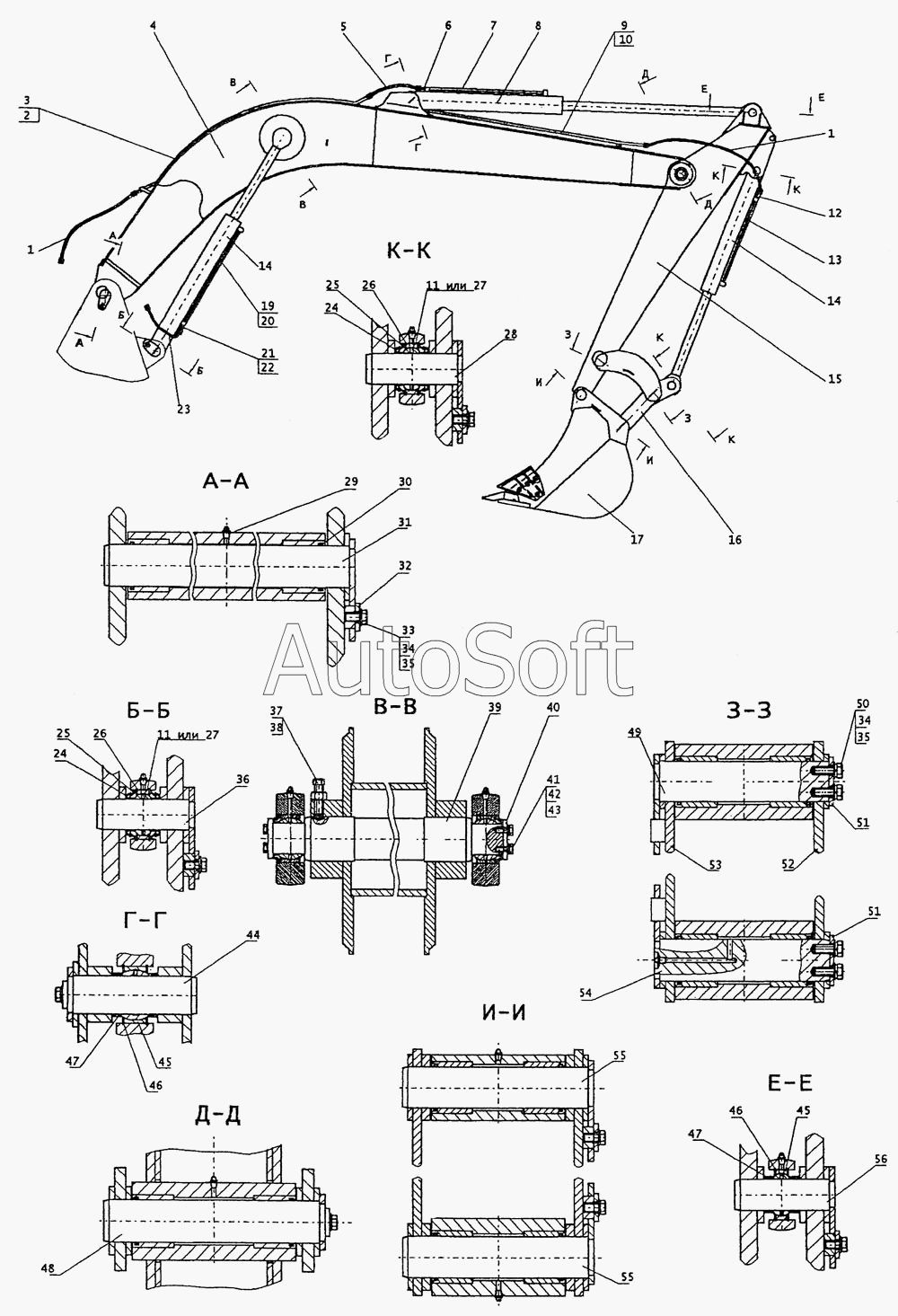

Каталог запасных частей к технике: ТВЭКС ЕТ-25. Рабочее оборудование обратной лопаты
39
27
27
28
29
30
31
32
33
34
34
35
35
36
37
38
26
26
40
41
42
43
44
45
45
46
46
47
47
48
49
50
51
51
14
14
2
3
4
5
6
7
8
9
10
11
11
12
13
1
1
15
16
17
19
20
21
22
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***4 | Рукав РВД 25-30-1250 | |
| 2 | 2***0 | Трубопровод | |
| 3 | 9***2 | Кольцо | |
| 4 | 2***0 | Стрела 1=5600 мм | |
| 5 | Т***4 | Рукав РВД 25-30-650 | |
| 6 | 2***0 | Трубопровод | |
| 7 | 2***0 | Трубопровод | |
| 8 | 2***0 | Гидроцилиндр (160х110х1400) | |
| 9 | 2***0 | Трубопровод | |
| 10 | 2***0 | Трубопровод | |
| 11 | 3***0 | Подшипник | |
| 12 | 2***0 | Трубопровод | |
| 13 | 2***0 | Трубопровод | |
| 14 | 2***1 | Гидроцилиндр (140х90х1100) | |
| 15 | 2***0 | Рукоять 1=2400 мм | |
| 16 | 3***0 | Рычаг ковша | |
| 17 | 2***0 | Ковш обратной лопаты | |
| 18 | 1***0 | Гидроцилиндр (140х90х1100) | |
| 19 | 2***0 | Трубопровод | |
| 20 | 2***0 | Трубопровод | |
| 21 | 2***0 | Трубопровод | |
| 22 | 2***0 | Трубопровод | |
| 23 | Т***4 | Рукав РВД 25-30-1580 | |
| 24 | Э***2 | Кольцо уплотнительное | |
| 25 | Э***1 | Кольцо распорное | |
| 26 | 1***5 | Кольцо | |
| 27 | Т***1 | Подшипник | |
| 28 | 2***0 | Палец в сборе | |
| 29 | 1***р | Масленка | |
| 30 | 6***3 | Шнур 1=255 мм | |
| 31 | 2***0 | Палец в сборе | |
| 32 | Э***0 | Шайба упорная | |
| 33 | 7***9 | Болт | |
| 34 | 6***9 | Шайба | |
| 35 | 1***9 | Шайба | |
| 36 | 2***0 | Палец в сборе | |
| 37 | 2***4 | Шайба торцевая | |
| 38 | 2***5 | Палец | |
| 39 | Т***1 | Подшипник | |
| 40 | 7***9 | Болт | |
| 41 | 2***2 | Втулка | |
| 42 | 2***0 | Палец в сборе | |
| 43 | 1***0 | Кольцо | |
| 44 | 2***0 | Палец в сборе | |
| 45 | 2***0 | Палец и сборе | |
| 46 | Э***2 | Шайба торцевая | |
| 47 | 2***0 | Щека левая | |
| 48 | 2***0 | Щека правая | |
| 49 | 2***0 | Палец в сборе | |
| 50 | 2***0 | Палец в сборе | |
| 51 | 2***0 | Палец в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
