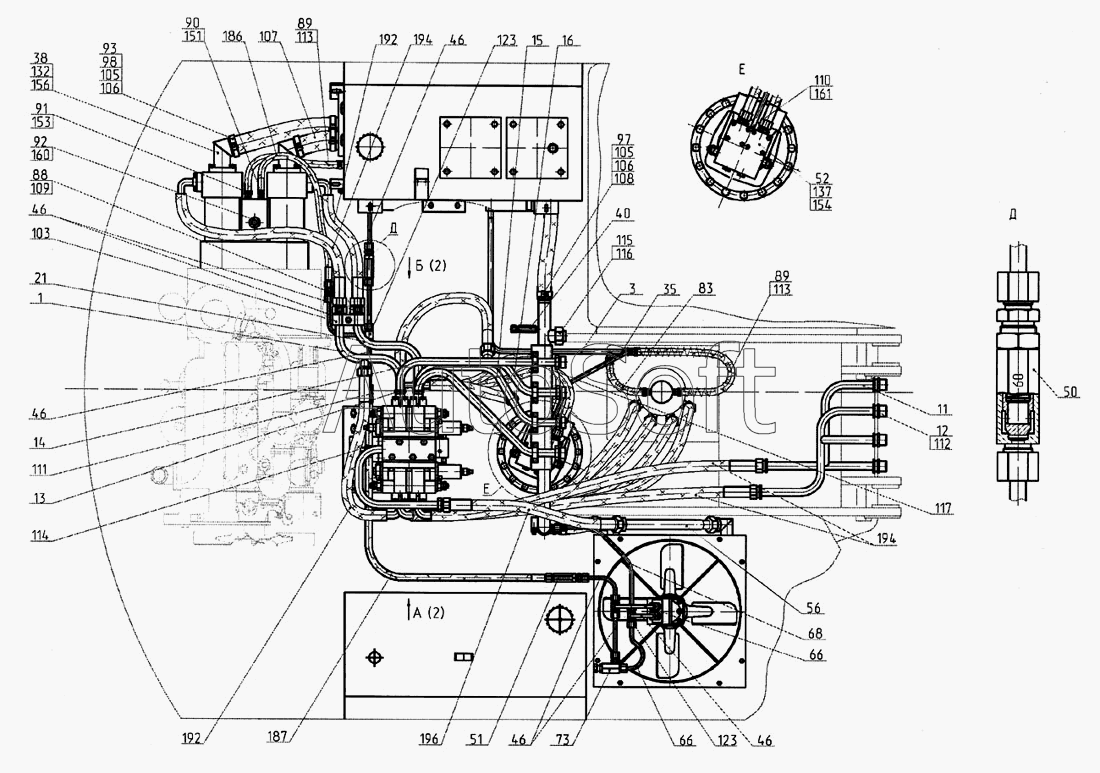

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Трубопроводы на поворотной платформе
1
3
11
12
13
14
15
16
21
35
38
40
46
46
46
46
46
50
51
52
56
66
66
68
73
83
88
89
89
90
91
92
93
97
98
103
105
105
105
106
106
107
108
109
110
111
112
113
113
114
115
116
117
123
123
132
137
151
153
154
156
160
161
186
187
192
192
194
194
196
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 38 | Э***0 | Патрубок | |
| 40 | Э***0 | Включатель манометра | |
| 46 | 3***0 | Трубопровод | |
| 50 | Э***0 | Клапан предохранительный | |
| 51 | Э***0 | Клапан подпорный | |
| 52 | 4***0 | Блок переливных клапанов | |
| 56 | 3***0 | Трубопровод | |
| 66 | 3***0 | Трубопровод (12х1) | |
| 68 | Э***0 | Трубопровод (12х1) | |
| 73 | 3***0 | Кран | |
| 83 | 2***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | |
| 88 | Э***4 | Штуцер | |
| 89 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 90 | Э***2 | Штуцер | |
| 91 | Э***3 | Штуцер | |
| 92 | Э***5 | Штуцер | |
| 93 | Э***7 | Хомут | |
| 97 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 98 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 103 | Э***6 | Скоба | |
| 105 | Э***3 | Бонка | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 107 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 108 | Э***5 | Хомут | |
| 109 | 3***0 | Штуцер | |
| 110 | Э***1 | Штуцер | |
| 111 | Э***9 | Штуцер | |
| 112 | Э***4 | Гайка | |
| 113 | Э***7 | Хомут | |
| 114 | Н***0 | Хомут | |
| 115 | С***2 | Заглушка | |
| 116 | С***1 | Гайка накидная | |
| 117 | М***2 | Прижим | |
| 123 | Э***1 | Тройник | |
| 132 | 7***9 | Болт | |
| 137 | 7***9 | Болт | |
| 151 | 9***3 | Кольцо | |
| 153 | 9***3 | Кольцо | |
| 154 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 156 | 9***3 | Кольцо | |
| 160 | 2***3 | Прокладка | |
| 161 | 2***3 | Прокладка | |
| 186 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 187 | [***] | РВД 12-28(М22х1,5)-1250-У | |
| 192 | [***] | РВД 20-33(М42х2,0)-40 мм | |
| 194 | [***] | РВД20-33(М42х2,0)-40 мм | |
| 196 | [***] | РВД 20-33(М42х2)-850-У | |
| 200 | [***] | Манометр 100мм МПЗ-60МПа х1,5 ТУ 25.02.943-74 | |
| 202 | [***] | Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87 |
