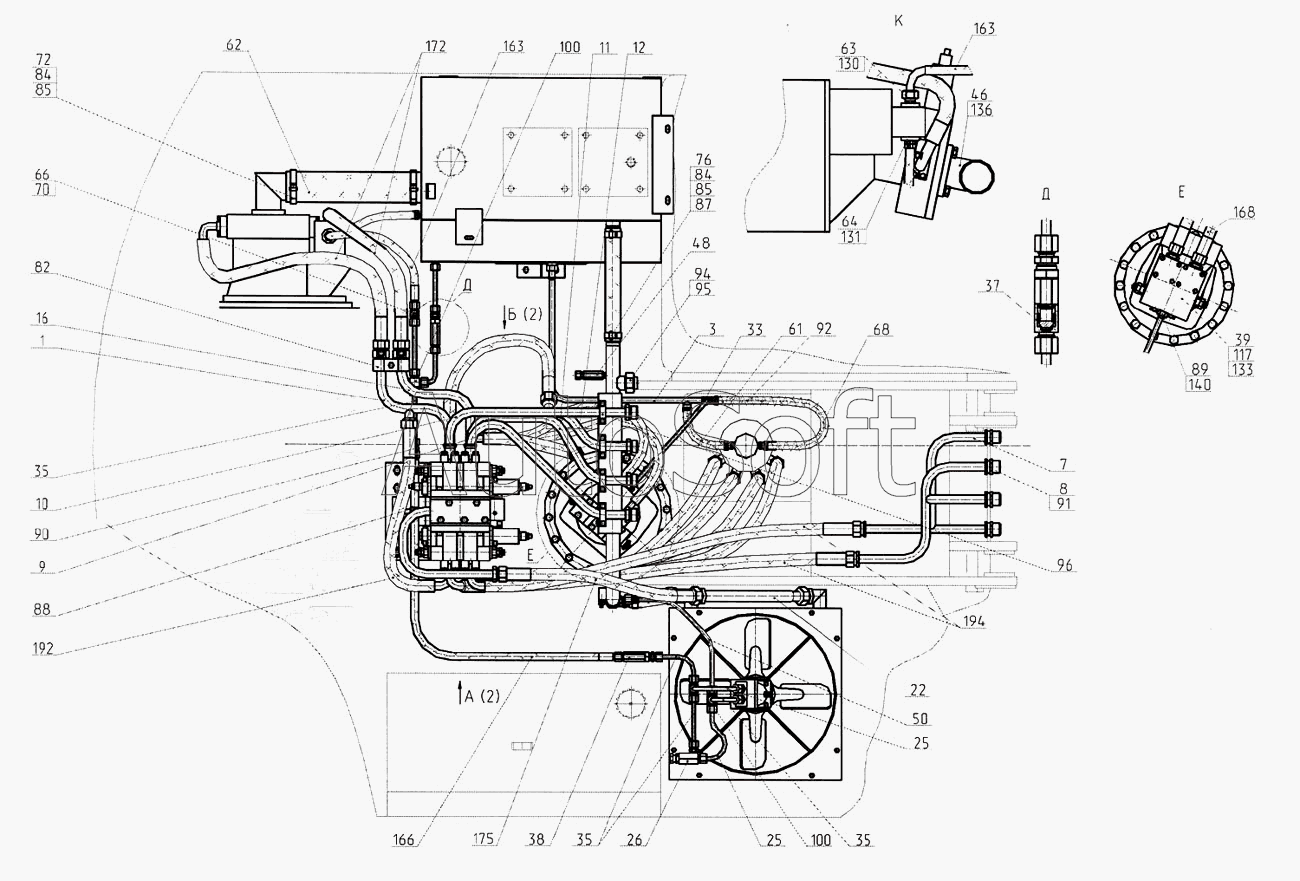

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Трубопроводы на поворотной платформе
1
3
7
8
9
10
11
12
16
22
25
25
26
33
35
35
35
37
38
39
46
48
50
61
62
63
64
66
68
70
72
76
82
84
84
85
85
87
88
89
90
91
92
94
95
96
100
100
117
130
131
133
136
140
163
163
166
168
172
175
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Трубопровод | |
| 3 | 2***0 | Трубопровод | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 25 | 3***0 | Трубопровод (12х1) | |
| 26 | 3***0 | Кран | |
| 33 | 3***0 | Трубопровод (12х1) | |
| 35 | 3***0 | Трубопровод | |
| 37 | Э***0 | Клапан предохранительный | |
| 38 | Э***0 | Клапан подпорный | |
| 39 | 4***0 | Блок переливных клапанов | |
| 46 | 3***0 | Патрубок | |
| 48 | Э***0 | Включатель манометра | |
| 50 | Э***0 | Трубопровод (12х1) | |
| 61 | 2***1 | Рукав 16х25-1,6 ГОСТ 10362-76 L=250 мм | |
| 62 | 3***1 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 63 | 2***3 | Переходник | |
| 64 | 2***4 | Переходник | |
| 66 | 3***0 | Штуцер | |
| 68 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 70 | Э***4 | Штуцер | |
| 72 | Э***7 | Хомут | |
| 76 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 82 | Э***6 | Скоба | |
| 84 | Э***3 | Бонка | |
| 85 | Э***3 | Болт | |
| 87 | Э***5 | Хомут | |
| 88 | Н***0 | Хомут | |
| 89 | Э***1 | Штуцер | |
| 90 | Э***9 | Штуцер | |
| 91 | Э***4 | Гайка | |
| 92 | Э***7 | Хомут | |
| 94 | С***2 | Заглушка | |
| 95 | С***1 | Гайка накидная | |
| 96 | М***2 | Прижим | |
| 100 | Э***1 | Тройник | |
| 117 | 7***9 | Болт | |
| 130 | 9***3 | Кольцо | |
| 131 | 9***3 | Кольцо | |
| 133 | 9***3 | Кольцо | |
| 136 | 9***3 | Кольцо | |
| 140 | 2***3 | Прокладка | |
| 163 | [***] | РВД 12-28(М22х1,5) | |
| 166 | [***] | РВД 12-28(М22х1,5)-1250-У | |
| 168 | [***] | РВД 16-30(М27х1,5,0)-40 мм | |
| 172 | [***] | РВД 20-33(М42х2,0)-40 мм | |
| 175 | [***] | РВД 20-33(М42х2)-850-У | |
| 177 | [***] | Манометр 100мм МПЗ-У-60МПа х1,5 ТУ 25.02.180335-84 | |
| 178 | [***] | Манометр МТП-3-1 МПа-1,5 060 мм ТУ 25-7310.0045-87 |
