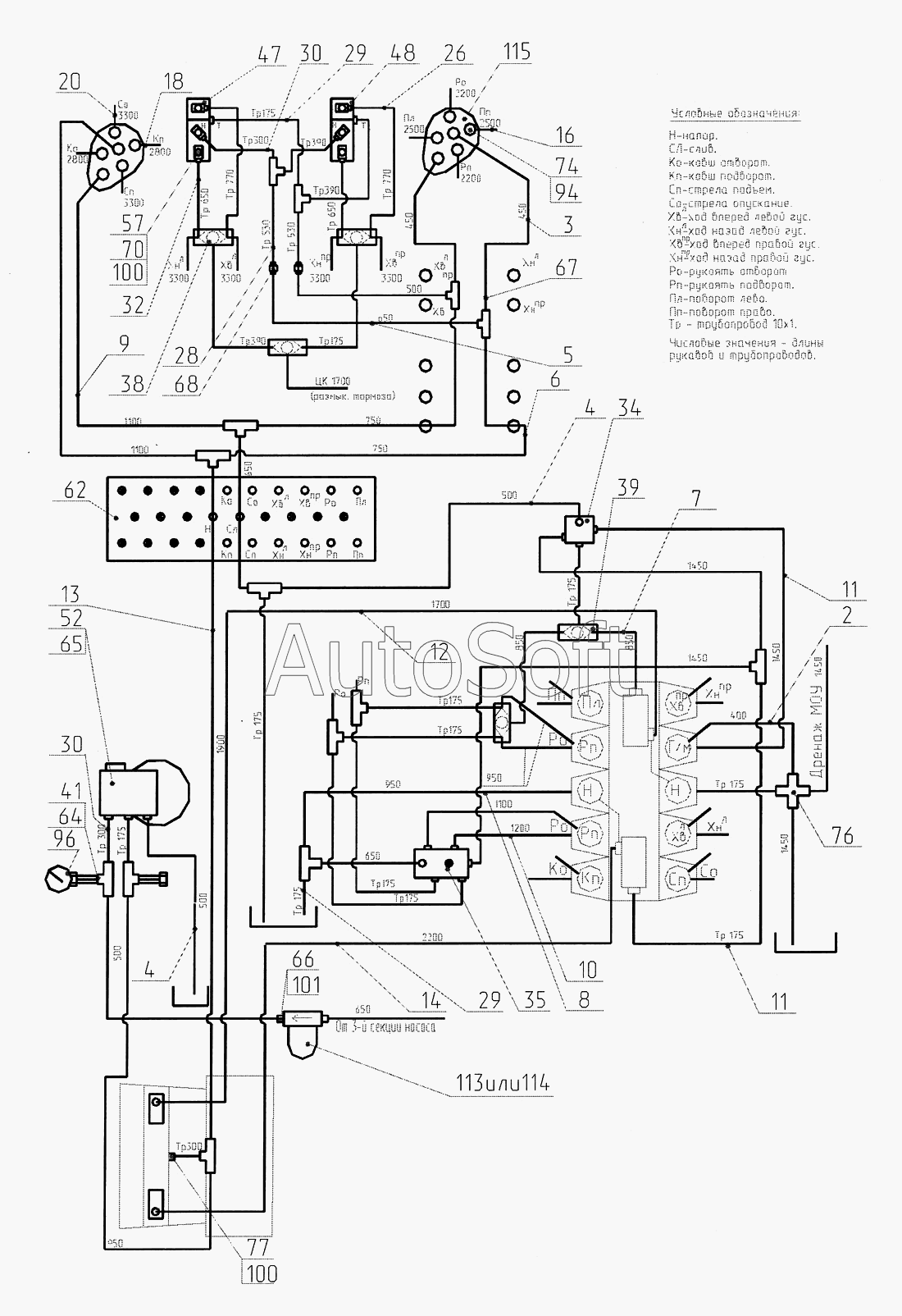

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Гидроуправление на поворотной платформе (монтажная схема) (с гидравликой "Bosch-Rexroth")
74
47
48
52
57
62
64
65
66
67
68
70
41
76
77
94
96
100
100
101
115
115
2
114
113
16
4
4
5
6
7
8
9
10
11
11
12
13
14
3
18
20
26
28
29
29
30
30
32
34
35
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=450 мм | |
| 4 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=650 мм | |
| 6 | Э***0 | Рукав L=750 мм | |
| 7 | Э***0 | Рукав L=850 мм | |
| 8 | Э***0 | Рукав L=950 мм | |
| 9 | Э***0 | Рукав L=1100 мм | |
| 10 | Э***0 | Рукав L=1200 мм | |
| 11 | Э***0 | Рукав L=1300 мм | |
| 12 | Э***0 | Рукав L=1700 мм | |
| 13 | Э***0 | Рукав L=1900 мм | |
| 14 | Э***0 | Рукав L=2200 мм | |
| 16 | Э***0 | Рукав L=2500 мм | |
| 18 | Э***0 | Рукав L=2800 мм | |
| 20 | Э***0 | Рукав L=3300 мм | |
| 26 | Э***0 | Трубопровод L=770 мм | |
| 28 | Э***0 | Трубопровод L=530 мм | |
| 29 | Э***0 | Трубопровод L=175 мм | |
| 30 | Э***0 | Трубопровод L=300 мм | |
| 32 | Э***0 | Трубопровод L=650 мм | |
| 34 | Э***0 | Гидрораспределитель | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан "ИЛИ" | |
| 39 | Э***0 | Клапан "ИЛИ" | |
| 41 | Э***0 | Включатель манометра | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 57 | 0***0 | Переходник | |
| 62 | 3***1 | Планка | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | 3***2 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 68 | Э***5 | Штуцер | |
| 70 | 0***1 | Болт | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 77 | Э***9 | Штуцер | |
| 94 | 9***3 | Кольцо | |
| 96 | М***м | Манометр ТУ 25-7310.0045-87 | |
| 100 | 2***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 113 | М***Х | Фильтр напорный | |
| 114 | А***7 | Фильтр напорный | |
| 115 | 1***) | Блок управления | |
| 115 | 1***0 | Блок управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
