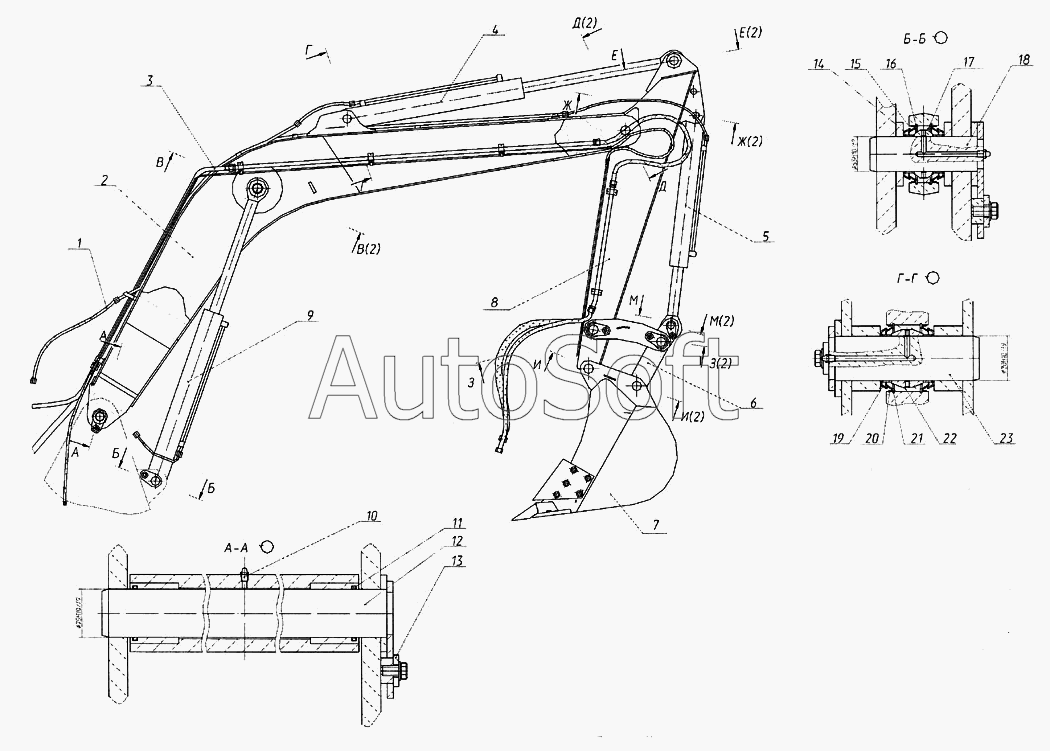

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Рабочее оборудование обратной лопаты
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы рабочего оборудования | |
| 2 | 3***0 | Стрела | |
| 3 | М***0 | Трубопроводы гидромолота | |
| 4 | 1***0 | Гидроцилиндр (125х90х1 100) | |
| 4 | 1***1 | Гидроцилиндр | |
| 5 | 3***0 | Гидроцилиндр (11 0х70х9 00) | |
| 5 | 3***1 | Гидроцилиндр | |
| 6 | 3***0 | Тяга | |
| 7 | 3***0 | Ковш | |
| 8 | 3***0 | Рукоять (L=1900) | |
| 9 | 3***0 | Гидроцилиндр (110х70х1100) | |
| 9 | 3***1 | Гидроцилиндр | |
| 10 | 1***р | Масленка | |
| 11 | 6***3 | Шнур (L=250) | |
| 12 | 3***0 | Палец в сборе | |
| 13 | Э***0 | Шайба торцевая | |
| 14 | Е***1 | Кольцо распорное | |
| 15 | Е***2 | Кольцо уплотнительное | |
| 16 | 1***5 | Кольцо | |
| 17 | 3***5 | Подшипник | |
| 18 | 3***0 | Палец в сборе | |
| 19 | Э***1 | Кольцо распорное | |
| 20 | Э***2 | Кольцо уплотнительное | |
| 21 | 1***5 | Кольцо | |
| 22 | Ш***0 | Подшипник | |
| 23 | 3***0 | Палец в сборе |
