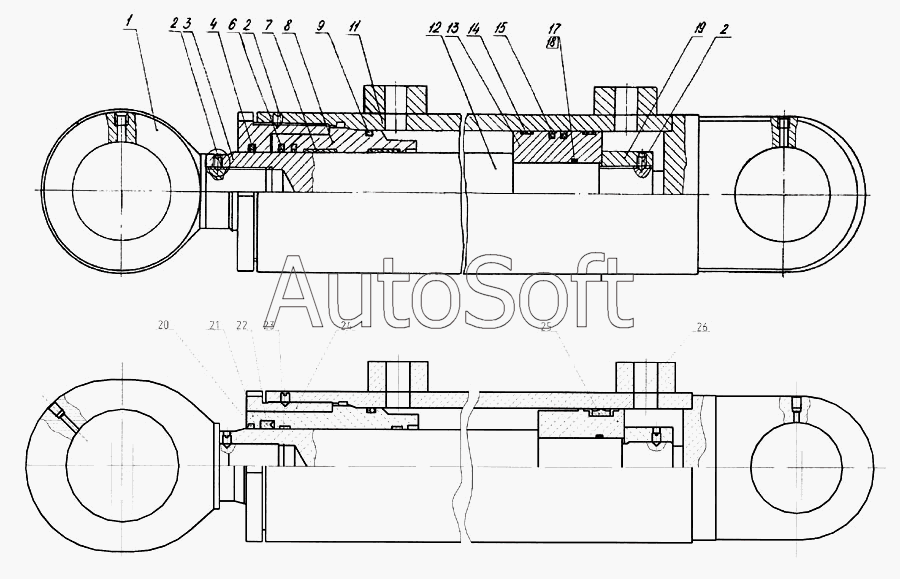

Каталог запасных частей к технике: ТВЭКС ЕТ-16 (2005). Гидроцилиндр
12
26
25
24
23
22
21
20
19
18
17
15
15
14
14
13
1
12
11
11
9
8
7
7
6
4
4
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Проушина | |
| 2 | 1***2 | Винт | |
| 3 | 3***2 | Гайка наружная | |
| 4 | 0***0 | Кольцо | |
| 4 | Г***0 | Грязесъемник | |
| 4 | Е***1 | Грязесъемник | |
| 4 | Ш***м | Шнур (резина 7-ИРП-1078А ТУ38005.204-84) | |
| 6 | Е***3 | Кольцо | |
| 7 | 0***0 | Кольцо опорно-направляющее КОВ-70 | |
| 7 | Е***5 | Кольцо | |
| 8 | 3***4 | Букса | |
| 9 | 3***8 | Кольцо защитное | |
| 10 | 9***3 | Кольцо | |
| 11 | 3***0 | Цилиндр | |
| 11 | 3***0 | Цилиндр | |
| 12 | 3***5 | Шток | |
| 12 | 3***5 | Шток | |
| 13 | 3***6 | Поршень | |
| 14 | 0***0 | Кольцо опорно-направляющее КОН-110 | |
| 14 | Е***0 | Кольцо | |
| 15 | 0***0 | Кольцо | |
| 15 | Е***3 | Уплотнение | |
| 17 | Э***9 | Кольцо защитное | |
| 18 | 9***3 | Кольцо | |
| 19 | 0***9 | Гайка | |
| 20 | Р***0 | Грязесъемник | |
| 21 | 3***1 | Букса | |
| 22 | Т***А | Уплотнение штока | |
| 23 | 1***2 | Направляющая штока | |
| 24 | 3***1 | Гайка наружная | |
| 25 | D***6 | Уплотнение поршня | |
| 26 | 3***1 | Поршень |
