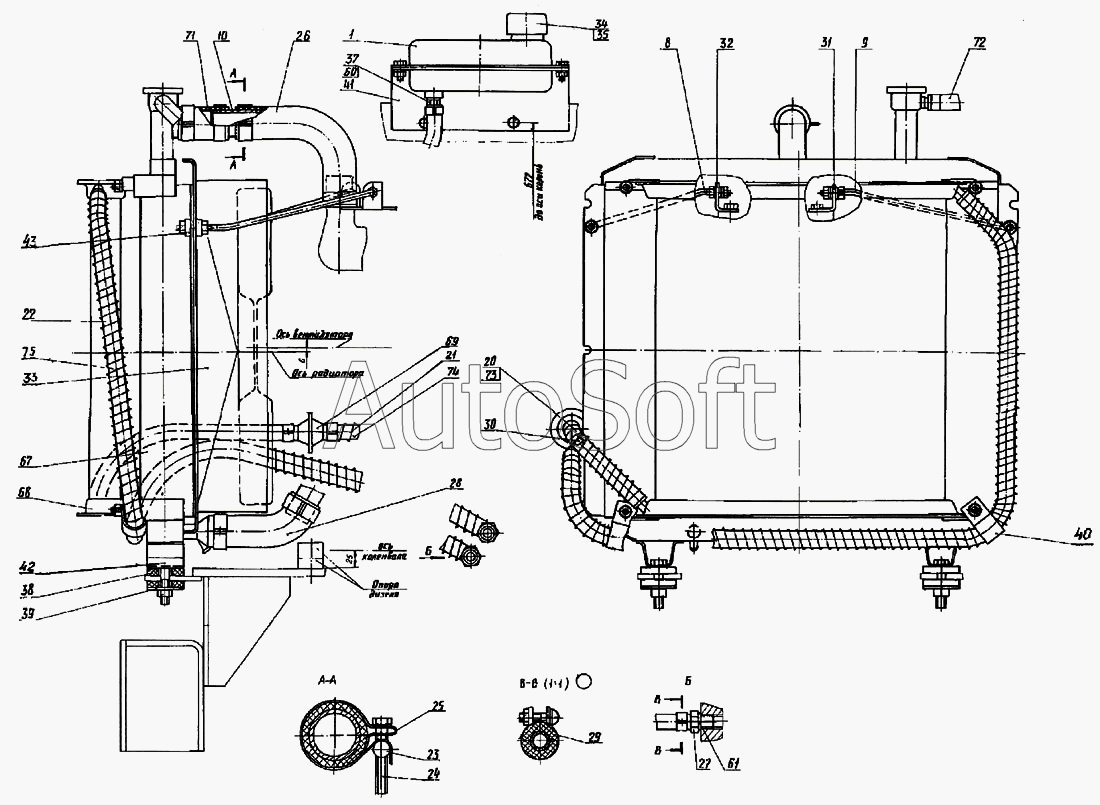

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20 (2005). Установка радиаторов
1
8
9
10
10
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
37
38
39
40
41
42
43
60
61
67
68
69
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Бачок | |
| 8 | 3***1 | Тяга | |
| 9 | 3***2 | Тяга | |
| 10 | 3***3 | Патрубок (Труба 38х3 ГОСТ 8734-75 L=70 мм) | |
| 10 | [***] | Труба 38х3 ГОСТ 8734-75 L=70 мм | |
| 20 | 0***4 | Оплетка | |
| 21 | 0***5 | Оплетка | |
| 22 | 0***5 | Оплетка | |
| 23 | Э***3 | Бонка | |
| 24 | Э***3 | Болт | |
| 25 | Э***5 | Хомут | |
| 26 | Э***2 | Шланг | |
| 27 | Э***3 | Штуцер | |
| 28 | Э***2 | Шланг | |
| 29 | Э***5 | Хомут | |
| 30 | Э***4 | Хомутик | |
| 31 | Э***9 | Кронштейн | |
| 32 | Э***0 | Кронштейн | |
| 33 | 1***1 | Диффузор | |
| 34 | 1***1 | Крышка | |
| 34 | 1***3 | Крышка | |
| 35 | 1***2 | Прокладка | |
| 37 | 1***2 | Штуцер | |
| 38 | 1***5 | Прокладка | |
| 39 | Э***4 | Шайба | |
| 40 | Э***6 | Прижим | |
| 41 | 0***9 | Кронштейн | |
| 42 | 3***0 | Шайба | |
| 43 | 2***3 | Втулка упругая | |
| 60 | 2***З | Прокладка | |
| 61 | 2***З | Прокладка | |
| 67 | [***] | Радиатор водяной 314-02-1301010 | |
| 68 | [***] | Радиатор масляный РМ100-1013030 | |
| 69 | [***] | Фильтр сетчатый 70-1405230 | |
| 71 | [***] | Рукав ГОСТ 10362-76 38х49-1,6 L=70 мм | |
| 72 | [***] | Рукав ГОСТ 10362-76 14х23-1,6 L=750 мм | |
| 73 | [***] | Рукав ГОСТ 10362-76 14х23-1,6 L=300 мм | |
| 74 | [***] | Рукав ГОСТ 10362-76 14х23-1,6 L=1100 мм | |
| 75 | [***] | Рукав ГОСТ 10362-76 14х23-1,6 L=1700 мм |
