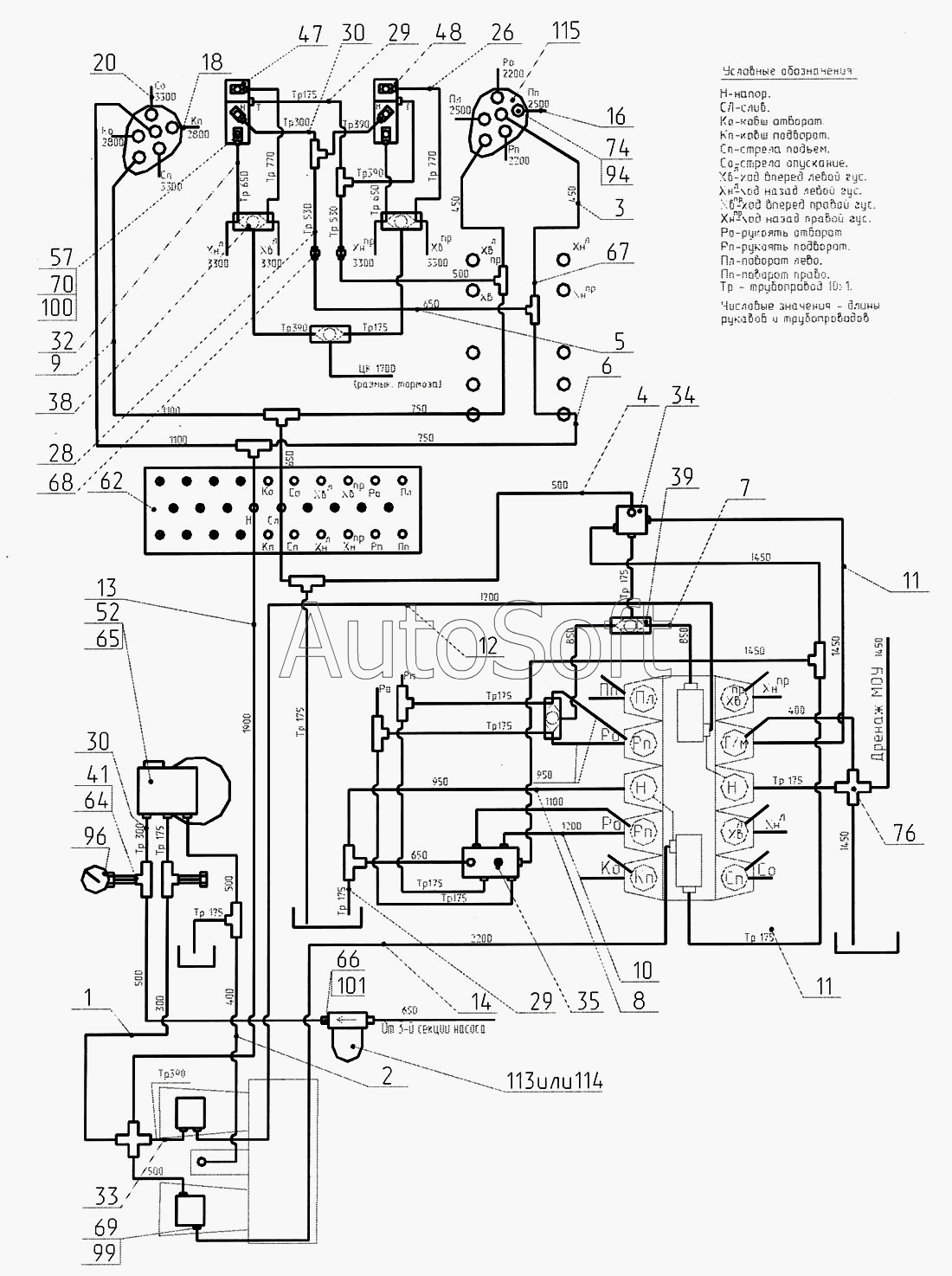

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20 (2005). Гидроуправление на поворотной платформе (монтажная схема) (с гидравликой ПСМ)
68
39
41
47
48
52
57
62
64
65
66
67
38
69
70
74
76
94
96
99
100
101
113
114
115
14
2
3
4
5
6
7
8
9
10
11
11
12
13
1
16
18
20
26
28
29
29
30
30
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав L=300 мм | |
| 2 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=450 мм | |
| 4 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=650 мм | |
| 6 | Э***0 | Рукав L=750 мм | |
| 7 | Э***0 | Рукав L=850 мм | |
| 8 | Э***0 | Рукав L=950 мм | |
| 9 | Э***0 | Рукав L= 1100 мм | |
| 10 | Э***0 | Рукав L=1200 мм | |
| 11 | Э***0 | Рукав L=1300 мм | |
| 12 | Э***0 | Рукав L=1700 мм | |
| 13 | Э***0 | Рукав L=1900 мм | |
| 14 | Э***0 | Рукав L=2200 мм | |
| 16 | Э***0 | Рукав L=2500 мм | |
| 18 | Э***0 | Рукав L=2800 мм | |
| 20 | Э***0 | Рукав L=3300 мм | |
| 26 | Э***0 | Трубопровод L=770 мм | |
| 28 | Э***0 | Трубопровод L=530 мм | |
| 29 | Э***0 | Трубопровод L=175 мм | |
| 30 | Э***0 | Трубопровод L=300 мм | |
| 32 | Э***0 | Трубопровод L=650 мм | |
| 33 | Э***0 | Трубопровод L=390 мм | |
| 34 | Э***0 | Гидрораспределитель | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан "ИЛИ" | |
| 39 | Э***0 | Клапан "ИЛИ" | |
| 41 | Э***0 | Включатель манометра | |
| 47 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 57 | 0***0 | Переходник | |
| 62 | 3***1 | Планка | |
| 63 | 3***1 | Кронштейн | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | 3***2 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 68 | Э***5 | Штуцер | |
| 69 | Э***5 | Штуцер | |
| 70 | 0***1 | Болт | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 94 | 9***3 | Кольцо | |
| 96 | [***] | Манометр МТП-3-10 МПа-1,5 60 мм ТУ 25-7310.0045-87 | |
| 99 | 2***3 | Прокладка | |
| 100 | 2***3 | Прокладка | |
| 101 | 2***3 | Прокладка | |
| 113 | М***Х | Фильтр напорный | |
| 114 | А***7 | Фильтр напорный | |
| 115 | 1***) | Блок управления |
