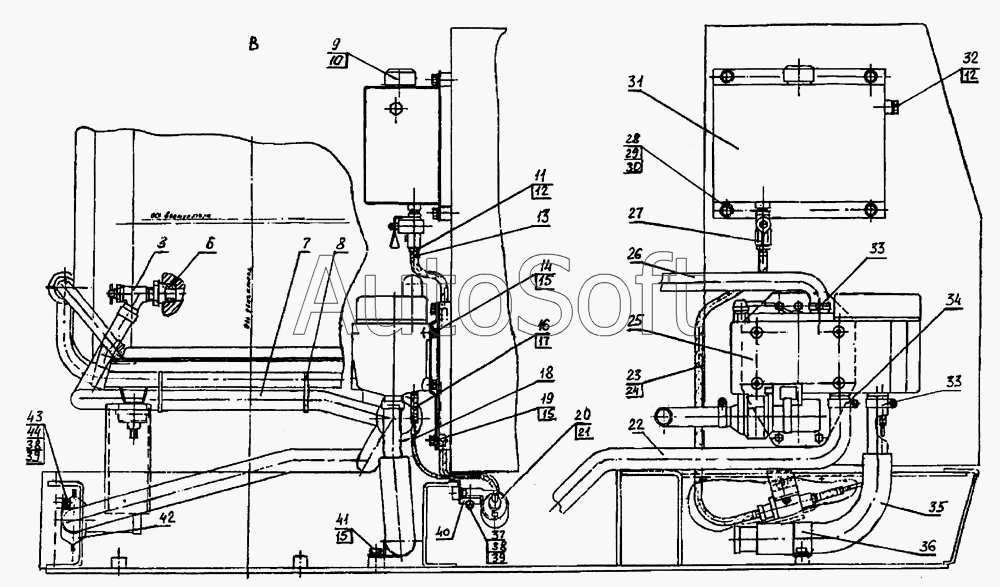

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20 (2005). Установка подогревателя
34
24
25
26
27
28
29
30
31
32
33
33
23
35
36
38
39
40
41
42
43
44
13
6
7
8
8
9
9
10
10
11
12
12
3
14
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | О***1 | Кран | |
| 6 | 3***1 | Переходник | |
| 7 | 2***3 | Шланг водяной | |
| 8 | 2***0 | Хомут 5х200 | |
| 8 | Э***4 | Хомутик | |
| 9 | 1***1 | Крышка | |
| 9 | 1***3 | Крышка | |
| 10 | 1***2 | Прокладка | |
| 10 | 1***0 | Прокладка | |
| 11 | 3***2 | Ниппель | |
| 12 | 2***З | Прокладка | |
| 13 | 1***8 | Хомуты для топливных шлангов | |
| 14 | 7***9 | Болт | |
| 15 | 6***9 | Шайба | |
| 16 | 3***0 | Шланг топливный L=100 мм | |
| 17 | 1***8 | Хомуты для топливных шлангов | |
| 18 | 0***7 | Трубка 4х1 | |
| 19 | 7***9 | Болт | |
| 20 | 2***0 | Дозировочный насос со встроенным топливным фильтром | |
| 21 | 2***0 | Скоба крепления дозировочного насоса | |
| 22 | 2***0 | Гибкий газоотводящий шланг диаметром 30 мм | |
| 23 | 3***0 | Шланг топливный L=500 мм | |
| 24 | 0***1 | Шланг топливный L=700 мм | |
| 25 | Н***0 | Жидкостный подогреватель с блоком управления, водяным насосом, кронштейном | |
| 26 | 2***1 | Шланг водяной | |
| 27 | О***1 | Кран | |
| 28 | 7***9 | Болт | |
| 29 | 6***9 | Шайба | |
| 30 | 1***9 | Шайба | |
| 31 | 7***0 | Бачок топливный | |
| 32 | Э***4 | Заглушка | |
| 33 | 1***2 | Хомуты для водяных шлангов и глушителя на входе | |
| 34 | 1***1 | Хомуты для глушителя | |
| 35 | 2***0 | Глушитель на входе | |
| 36 | 2***0 | Скоба | |
| 37 | 7***9 | Болт | |
| 38 | 6***9 | Шайба | |
| 39 | 1***9 | Шайба | |
| 40 | 3***1 | Кронштейн | |
| 41 | 7***9 | Болт | |
| 42 | 2***0 | Глушитель | |
| 43 | 1***9 | Хомут | |
| 44 | 7***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
