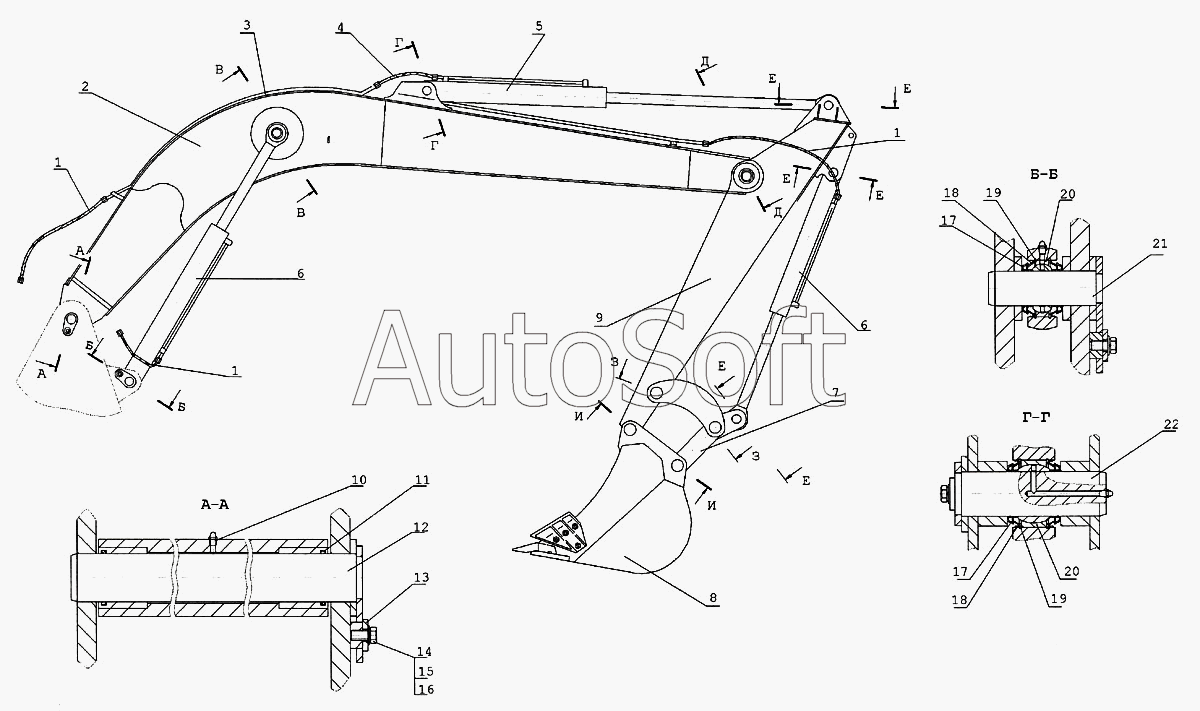

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20 (2005). Рабочее оборудование обратной лопаты
2
3
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопроводы рабочего оборудования | |
| 2 | 3***0 | Стрела L=5400 мм | |
| 3 | 3***0 | Трубопроводы | |
| 5 | 3***0 | Гидроцилиндр (125х90х1400) L=1900 мм | |
| 5 | 3***1 | Гидроцилиндр (125х90х1400) L=1900 мм | |
| 6 | 3***0 | Гидроцилиндр (125х80х1100) L=1600 мм | |
| 6 | 3***1 | Гидроцилиндр (125х80х1100) L=1600 мм | |
| 7 | 3***0 | Рычаг ковша | |
| 8 | 3***0 | Ковш V=1 м3 | |
| 9 | 3***0 | Рукоять L=2200 мм | |
| 10 | 1***р | Масленка | |
| 11 | 6***м | Шнур | |
| 12 | 3***0 | Палец в сборе | |
| 13 | Э***0 | Шайба торцевая | |
| 14 | 7***9 | Болт | |
| 15 | 1***9 | Шайба | |
| 16 | 1***9 | Шайба | |
| 17 | Э***2 | Кольцо распорное | |
| 18 | Э***1 | Кольцо распорное | |
| 19 | 1***5 | Кольцо | |
| 20 | Т***К | Подшипник | |
| 21 | 3***0 | Палец в сборе | |
| 22 | 3***0 | Палец в сборе |
