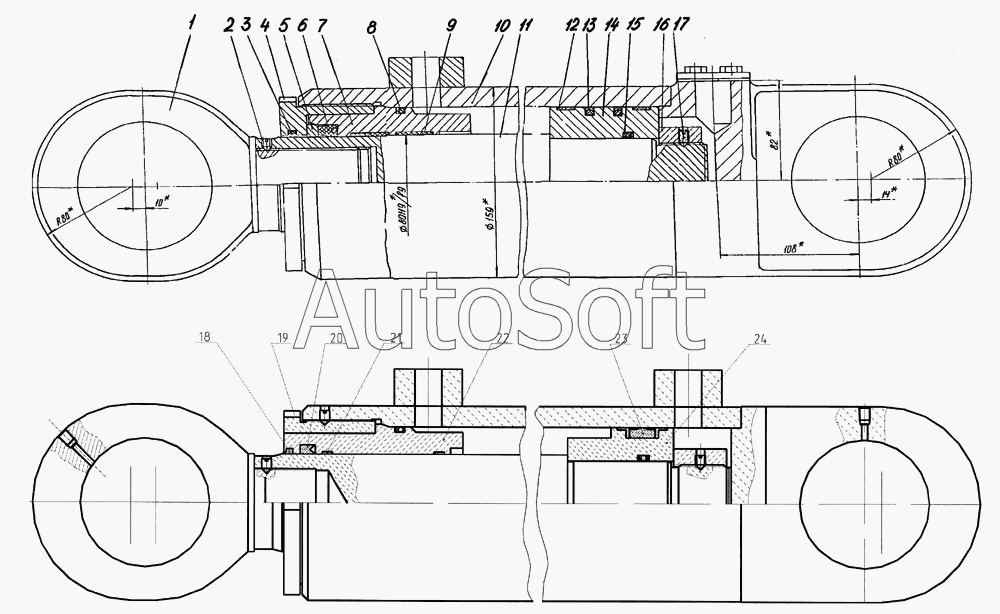

Каталог запасных частей к технике: ТВЭКС ЕТ-18-20 (2005). Гидроцилиндр
1
2
3
3
3
3
4
5
6
7
8
8
9
9
10
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Проушина | |
| 2 | 1***2 | Винт | |
| 3 | 0***0 | Кольцо | |
| 3 | Г***0 | Грязесъемник | |
| 3 | Е***1 | Грязесъемник | |
| 3 | Ш***м | Шнур 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 4 | Э***2 | Гайка наружная | |
| 5 | Э***1 | Кольцо | |
| 6 | Е***4 | Манжета | |
| 7 | Э***4 | Букса | |
| 8 | 9***3 | Кольцо | |
| 8 | Э***3 | Кольцо защитное | |
| 9 | 0***0 | Опорно-направляющее кольцо | |
| 9 | Е***0 | Кольцо | |
| 10 | 3***0 | Цилиндр | |
| 11 | 3***0 | Шток | |
| 12 | 0***5 | Опорно-направляющее кольцо | |
| 12 | Е***0 | Кольцо | |
| 13 | 0***5 | Уплотнение поршня | |
| 13 | Е***5 | Уплотнение | |
| 14 | Э***1 | Поршень | |
| 15 | 9***3 | Кольцо | |
| 15 | Э***2 | Кольцо защитное | |
| 16 | Э***0 | Гайка | |
| 17 | 1***2 | Винт | |
| 18 | Р***0 | Грязесъемник | |
| 19 | Э***1 | Гайка наружная | |
| 20 | Т***А | Уплотнение штока | |
| 21 | 1***2 | Направляющая штока | |
| 22 | Э***1 | Букса | |
| 23 | Э***1 | Поршень | |
| 24 | D***8 | Уплотнение поршня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
