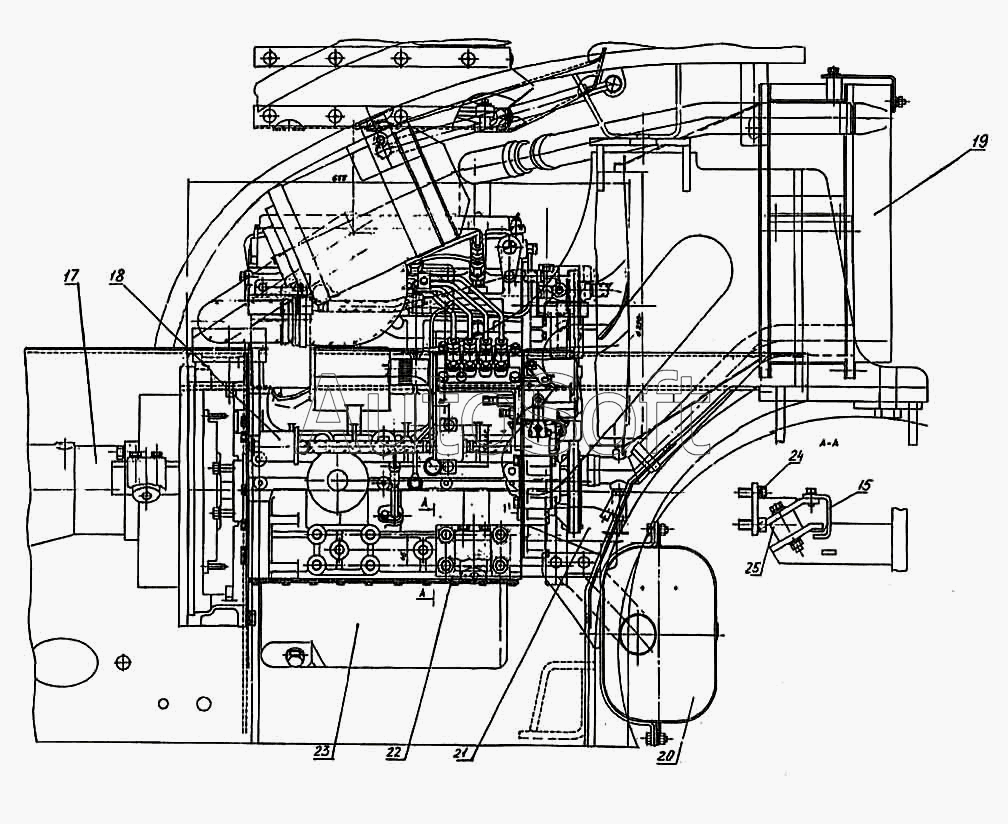

Каталог запасных частей к технике: ТВЭКС ВП-03 (2005). 003-04-03.00.000 Установка силовая
25
24
23
22
21
20
19
18
17
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Трубопровод | |
| 2 | 0***0 | Рукав | |
| 3 | Э***9 | Штуцер | |
| 4 | 0***0 | Трубопровод | |
| 5 | 0***2 | Рукав 6х14-1,6 ГОСТ 10362-76 L=220 мм | |
| 6 | 0***0 | Опора передняя левая | |
| 7 | [***] | Хомут червячный на R 12...20 | |
| 8 | 0***5 | Рукав 8х18-40 10362-76 L=500 мм | |
| 9 | [***] | Фильтр-отстойник ZV101 (13036180) (поставляется с двигателем) | |
| 10 | 0***4 | Рукав 8х18-40 ГОСТ 10362-76 L=400 мм | |
| 11 | [***] | Насос подкачивающий электрический V5.101 (поставляется с двигателем) | |
| 12 | 0***0 | Управление двигателем | |
| 13 | 0***3 | Рукав 8х18-40 ГОСТ 10362-76 L=400 мм | |
| 14 | 0***0 | Установка воздухоочистителя | |
| 15 | 0***1 | Ограничитель | |
| 16 | 0***2 | Уголок | |
| 17 | 0***0 | Установка насоса | |
| 18 | [***] | Фильтр грубой очистки топлива (поставляется с двигателем) | |
| 19 | 0***0 | Установка радиаторов | |
| 20 | 0***0 | Установка глушителя | |
| 21 | 0***0 | Установка насоса ШП-10-3Л | |
| 22 | 0***0 | Опора передняя правая | |
| 23 | [***] | Дизельный двигатель Реrкins 404С-22 | |
| 24 | 0***1 | Винт | |
| 25 | [***] | Подушка виброгасящая ТFGВ 40/30 Мl0/23 (поставляется с двигателем) |
