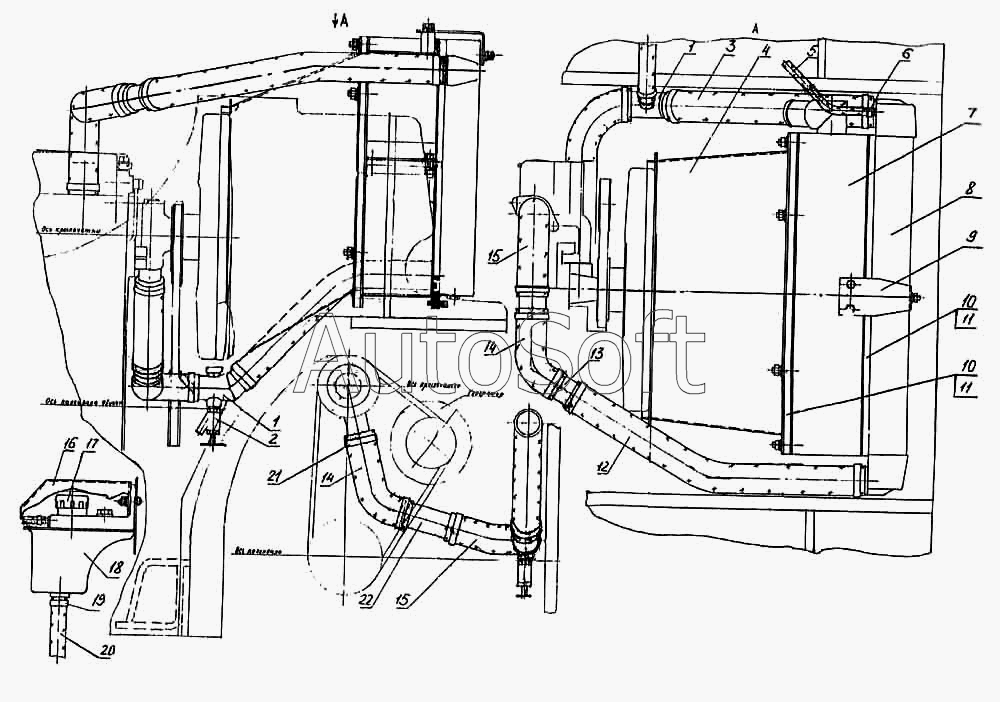

Каталог запасных частей к технике: ТВЭКС ВП-03 (2005). 003-04-03.03.000 Установка радиаторов
12
22
21
20
19
18
17
16
15
15
14
14
13
1
1
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Угольник | |
| 2 | 1***0 | Кран | |
| 3 | 0***5 | Рукав 38х49-1.6 ГОСТ 10362-76 L=380 мм | |
| 4 | 0***0 | Диффузор | |
| 5 | 0***7 | Рукав 8х18-4 ГОСТ 10362-76 L=650 мм | |
| 6 | [***] | Хомут червячный d 12..,20 | |
| 7 | К***0 | Радиатор (масляный) | |
| 8 | 1***0 | Радиатор (поляной) | |
| 9 | 0***1 | Скоба | |
| 10 | 0***0 | Пластина 1Ф-1ТКМЩ-С-10 ГОСТ 7338-90 380х30х10 | |
| 11 | 0***1 | Пластина 1Ф-1ТКМЩ-С-10 ГОСТ 7338-90 530х30х10 | |
| 12 | 0***6 | Рукав 38х49-1.6 ГОСТ 10362-76 1=500 мм | |
| 13 | 0***4 | Труба | |
| 14 | Э***2 | Шланг | |
| 15 | Э***2 | Шланг | |
| 16 | 0***0 | Кожух | |
| 17 | 3***5 | Пробка бачка расширительного | |
| 18 | 3***1 | Бачок расширительный | |
| 19 | [***] | Хомут червячный d 20...32 | |
| 20 | 0***8 | Рукав 18х26-0.6 ГОСТ 10362-76 L=750 мм | |
| 21 | [***] | Хомут червячный d 32...50 | |
| 22 | 0***1 | Труба |
