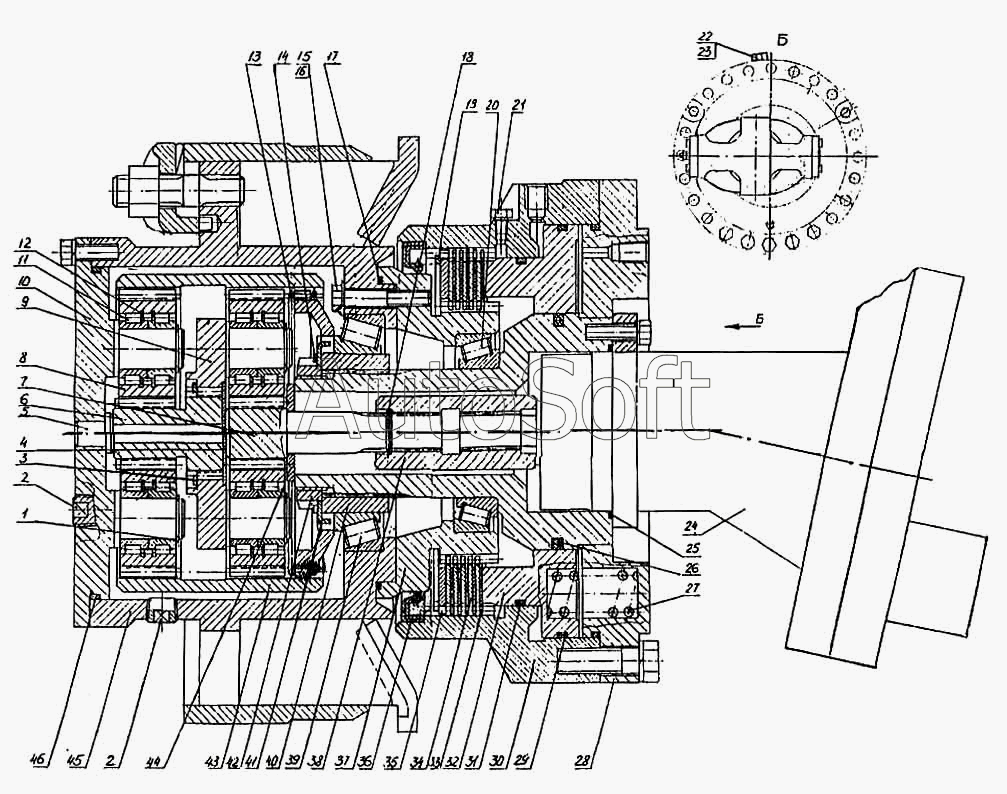

Каталог запасных частей к технике: ТВЭКС ВП-03 (2005). 003-00-70.90.000 Привод хода правый
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Кольцо | |
| 2 | Э***9 | Пробка | |
| 3 | 1***8 | Кольцо | |
| 4 | 0***0 | Диск | |
| 5 | Э***5 | Сухарь | |
| 6 | 0***1 | Шестерня солнечная | |
| 7 | 0***3 | Вал-шестерня | |
| 8 | 0***2 | Сателлит | |
| 9 | 0***4 | Водило | |
| 10 | 0***5 | Водило | |
| 11 | 8***5 | Подшипник | |
| 12 | 0***1 | Кольцо | |
| 13 | 0***8 | Кольцо | |
| 14 | 1***5 | Кольцо | |
| 15 | 7***9 | Болт | |
| 16 | 0***1 | Планка стопорная | |
| 17 | 9***3 | Кольцо | |
| 18 | 0***0 | Кольцо | |
| 19 | 1***0 | Кольцо | |
| 20 | 2***9 | Подшипник | |
| 21 | 1***8 | Пробка | |
| 22 | 0***2 | Пробка | |
| 23 | 0***3 | Прокладка | |
| 24 | 3***С | Гидромотор регулируемый | |
| 25 | 9***3 | Кольцо | |
| 26 | Е***3 | Уплотнение «Элконт» | |
| 27 | 2***9 | Пружина | |
| 28 | 0***0 | Цапфа | |
| 29 | 9***3 | Кольцо | |
| 30 | 0***1 | Корпус тормоза | |
| 31 | 9***3 | Кольцо | |
| 32 | 0***2 | Поршень | |
| 33 | К***9 | Диск неподвижный | |
| 34 | 1***5 | Диск | |
| 35 | 2***3 | Диск опорный | |
| 36 | 8***3 | Манжета | |
| 37 | 0***3 | Муфта | |
| 38 | 0***4 | Муфта | |
| 39 | 2***9 | Подшипник | |
| 40 | 0***5 | Ступица коронной шестерни | |
| 41 | 0***6 | Шайба стопорная | |
| 42 | 0***7 | Гайка | |
| 43 | 0***1 | Шестерня коронная | |
| 44 | 0***8 | Шайба | |
| 45 | 0***0 | Ступица | |
| 46 | 9***3 | Кольцо |
