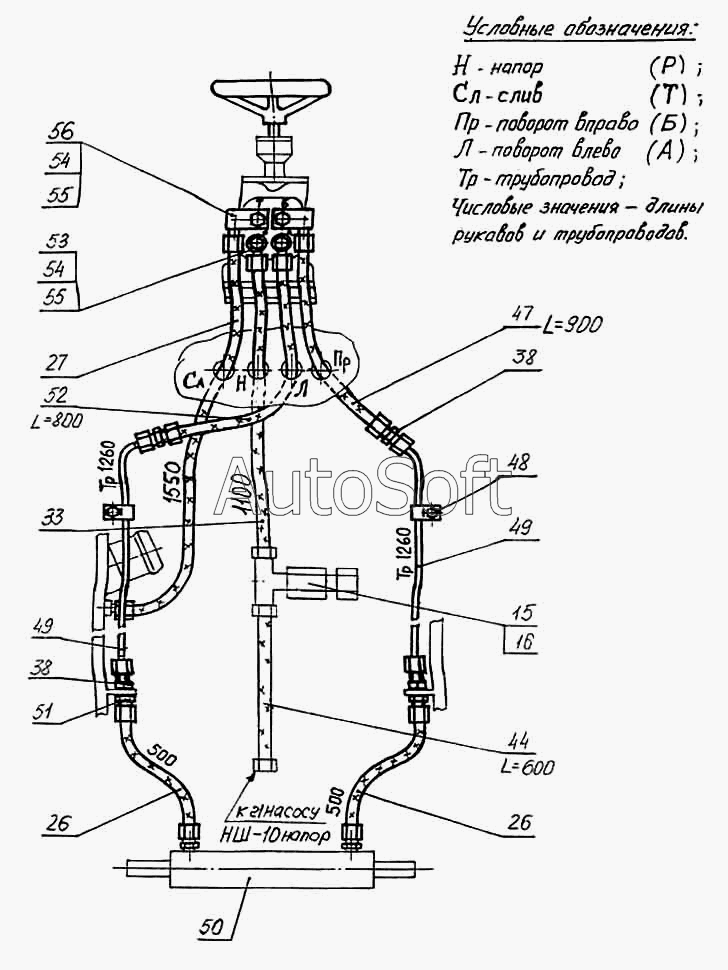

Каталог запасных частей к технике: ТВЭКС ВП-03 (2005). Гидроуправление
15
16
33
52
49
49
53
54
54
55
55
56
26
26
27
38
38
44
47
48
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Болт | |
| 2 | 1***9 | Штуцер | |
| 3 | 2***3 | Прокладка | |
| 4 | Э***0 | Рукав (L=150 мм) | |
| 5 | Э***5 | Штуцер | |
| 6 | 2***3 | Прокладка | |
| 7 | 0***0 | Переходник | |
| 8 | 0***2 | Штуцер | |
| 9 | Э***4 | Штуцер | |
| 10 | Э***0 | Трубопровод | |
| 11 | Э***0 | Трубопровод | |
| 12 | Э***0 | Рукав L=750 мм | |
| 13 | 0***1 | Штуцер | |
| 14 | 9***3 | Кольцо | |
| 15 | Э***0 | Включатель манометра | |
| 16 | Э***6 | Тройник | |
| 17 | 6***0 | Пневмогидроаккумулятор (баллон) | |
| 18 | Э***8 | Хомут | |
| 19 | Э***4 | Тройник | |
| 20 | 1***0 | Блок управления | |
| 21 | Э***0 | Рукав (L=1450 мм) | |
| 22 | Э***5 | Штуцер | |
| 23 | 0***0 | Переходник | |
| 24 | 0***1 | Болт | |
| 25 | 0***0 | Блок управления | |
| 26 | Э***0 | Рукав L=500 мм | |
| 27 | Э***0 | Рукав (L=1550 мм) | |
| 28 | Э***0 | Рукав L=300 мм | |
| 29 | Э***0 | Рукав L=1700 мм | |
| 30 | Э***0 | Рукав L=1300 мм | |
| 31 | Э***0 | Рукав L=950 мм | |
| 32 | Э***0 | Рукав L=400 мм | |
| 33 | Э***0 | Рукав L= 1100 мм | |
| 34 | 1***0 | Блок управления | |
| 35 | Э***3 | Крестовина | |
| 36 | Э***0 | Трубопровод L=175 мм | |
| 37 | С***0 | Клапан обратный | |
| 38 | Э***5 | Штуцер | |
| 39 | 5***5 | Штуцер | |
| 40 | 9***3 | Кольцо | |
| 41 | 1***0 | Блок управления | |
| 42 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 43 | Э***0 | Включатель манометра | |
| 44 | Э***0 | Рукав (L=600 мм) | |
| 45 | Э***0 | Трубопровод L=390 мм | |
| 46 | Э***0 | Трубопровод L=300 мм | |
| 47 | Э***0 | Рукав (L=900 мм) | |
| 48 | Э***6 | Скоба | |
| 49 | Э***0 | Трубопровод | |
| 50 | 0***0 | Гидроцилиндр | |
| 51 | Э***8 | Гайка | |
| 52 | Э***5 | Рукав (L=800 мм) | |
| 53 | 0***0 | Переходник | |
| 54 | 0***2 | Болт | |
| 55 | 2***3 | Прокладка | |
| 56 | 0***0 | Переходник | |
| 57 | 1***0 | Колесо рулевое «Вираж» | |
| 58 | 0***9 | Крышка | |
| 59 | 0***0 | Вал | |
| 60 | 1***5 | Кольцо | |
| 61 | 8***5 | Подшипник | |
| 62 | Э***2 | Штифт | |
| 63 | Н***0 | Насос-дозатор | |
| 64 | 5***0 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
