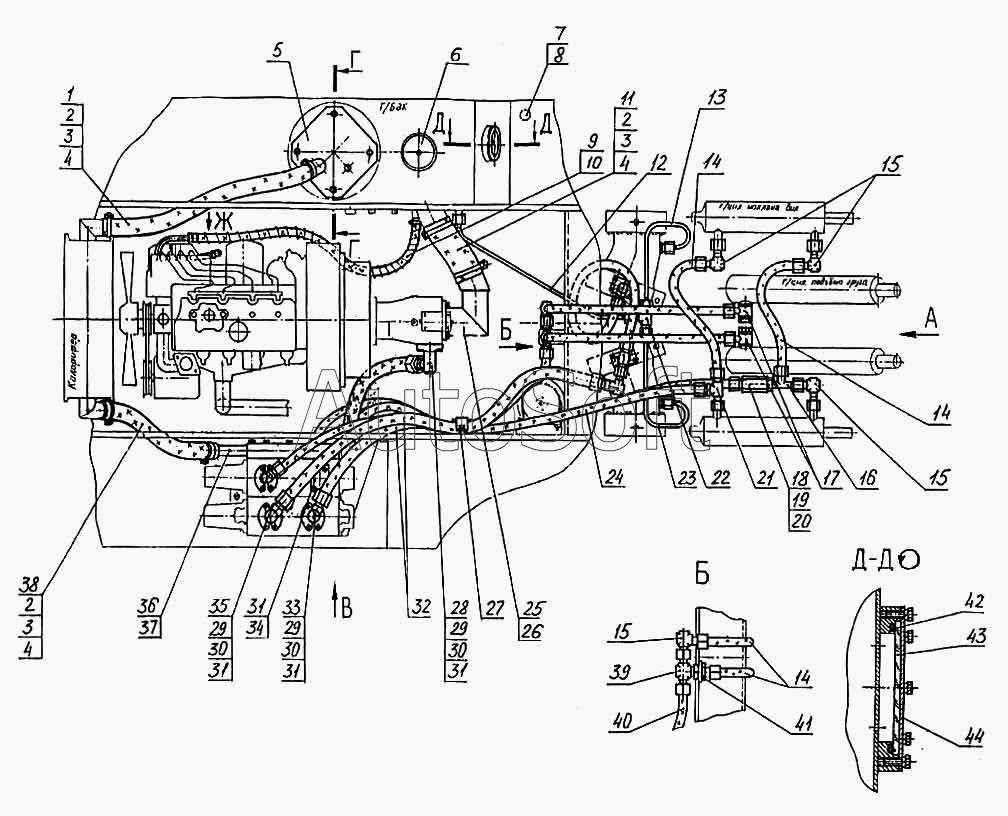

Каталог запасных частей к технике: ТВЭКС ВП-03 (2005). 003-00-80.01.000-03 Трубопроводы
2
2
2
4
4
4
5
7
8
9
15
15
15
16
17
18
19
20
21
40
41
42
43
44
1
10
11
12
13
14
14
14
22
23
24
25
26
27
28
29
29
29
3
3
3
30
30
30
31
31
31
31
32
33
34
35
36
37
38
39
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=740 мм | |
| 2 | Э***3 | Бонка | |
| 3 | Э***3 | Болт | |
| 4 | Э***5 | Хомут | |
| 5 | 0***0 | Крышка | |
| 6 | 3***0 | Сапун | |
| 7 | Э***4 | Заглушка | |
| 8 | 9***3 | Кольцо | |
| 9 | 0***7 | Рукав 16х25-1,6 ГОСТ 10362-76 L=800 мм | |
| 10 | Э***7 | Хомут | |
| 11 | 0***1 | Рукав 65х77,5-0,29 ГОСТ 10362-76 L=400 мм | |
| 12 | 0***0 | Трубопровод | |
| 13 | 0***0 | Трубопровод | |
| 14 | [***] | РВД 12.100.650 | |
| 15 | 0***0 | Угольник | |
| 16 | 0***0 | Трубопровод | |
| 17 | 0***0 | Регулятор расхода | |
| 18 | 0***2 | Клапан | |
| 19 | 0***1 | Корпус | |
| 20 | 9***3 | Кольцо | |
| 21 | 0***0 | Трубопровод | |
| 22 | Э***1 | Тройник | |
| 23 | 0***0 | Трубопровод | |
| 24 | [***] | РВД 12.100.1250 | |
| 25 | 0***0 | Патрубок | |
| 26 | 9***3 | Кольцо | |
| 27 | 0***8 | Скоба | |
| 28 | 0***0 | Фланец | |
| 29 | Э***4 | Фланец | |
| 30 | 7***9 | Болт | |
| 31 | 9***3 | Кольцо | |
| 32 | [***] | РВД 16.120.1250 | |
| 33 | 0***0 | Фланец | |
| 34 | 7***9 | Болт | |
| 35 | 0***0 | Фланец | |
| 36 | 0***0 | Фланец сливной | |
| 37 | 9***3 | Кольцо | |
| 38 | 0***2 | Рукав 40х51,5-1,6 ГОСТ 10362-76 L=710 мм | |
| 39 | 0***0 | Тройник | |
| 40 | [***] | РВД 12.100.1050 | |
| 41 | Э***3 | Гайка | |
| 42 | 9***3 | Кольцо | |
| 43 | Э***3 | Стекло смотровое | |
| 44 | Э***4 | Крышка | |
| 45 | Э***1 | Штуцер | |
| 46 | 2***2 | Прокладка | |
| 47 | 0***0 | Угольник | |
| 48 | 0***0 | Тройник | |
| 49 | 0***0 | Фланец | |
| 50 | 7***9 | Болт | |
| 51 | 0***0 | Фланец | |
| 52 | 9***3 | Кольцо | |
| 53 | 0***0 | Фильтр | |
| 54 | 0***0 | Трубопровод | |
| 55 | [***] | РВД 20.129.650 | |
| 56 | 0***0 | Фланец | |
| 57 | 0***0 | Трубопровод | |
| 58 | 0***0 | Трубопровод | |
| 59 | 0***0 | Фланец | |
| 60 | 9***3 | Кольцо |
