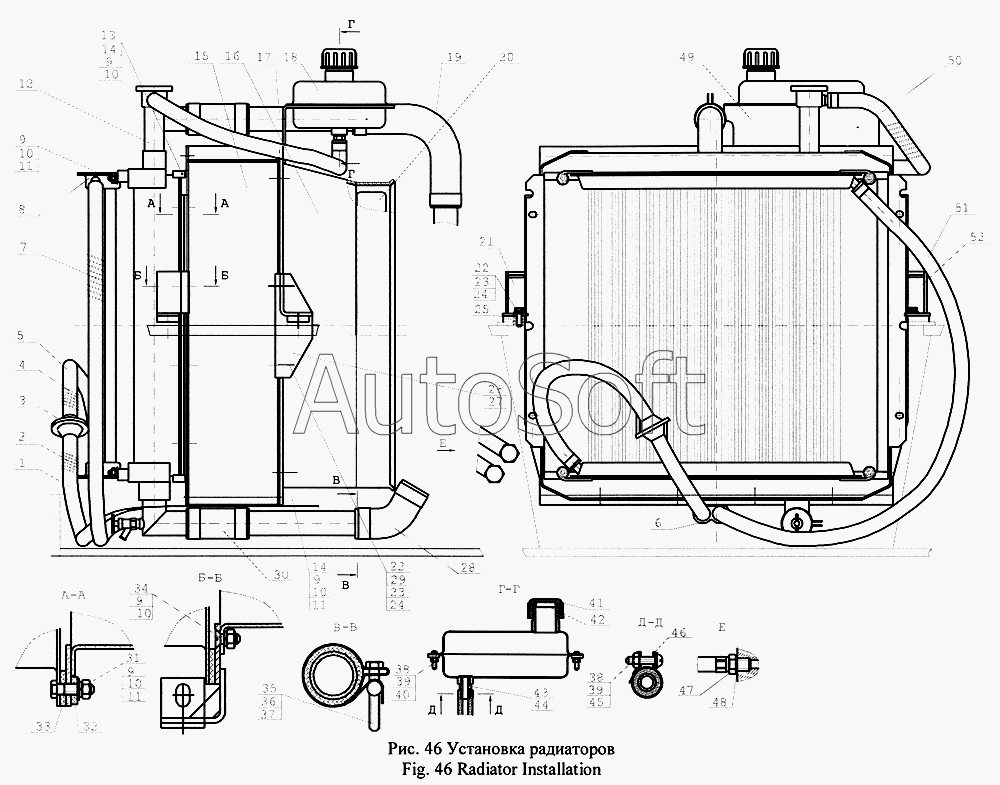

Каталог запасных частей к технике: ТВЭКС ВП-05 (2005) (2005). Установка радиаторов
/46.gif)
40
28
29
30
31
32
33
34
35
36
37
38
38
39
39
27
41
42
43
44
45
46
47
48
49
50
51
52
14
14
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
11
11
12
13
1
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Рукав L=950 мм | |
| 2 | 0***5 | Оплетка | |
| 3 | 7***0 | Фильтр сетчатый | |
| 4 | 0***4 | Оплетка | |
| 5 | 1***6 | Рукав L=950 мм | |
| 6 | Э***4 | Хомутик | |
| 7 | 0***6 | Оплетка | |
| 8 | Р***0 | Радиатор масляный | |
| 9 | 5***9 | Гайка | |
| 10 | 6***9 | Шайба | |
| 11 | 1***9 | Шайба | |
| 12 | В***0 | Радиатор водяной | |
| 13 | 0***1 | Накладка | |
| 14 | 7***9 | Болт | |
| 15 | 0***0 | Калорифер | |
| 16 | 0***4 | Диффузор | |
| 17 | 0***5 | Труба | |
| 18 | 1***0 | Бачок | |
| 19 | Э***2 | Шланг | |
| 20 | 0***0 | Крыльчатка | |
| 21 | 0***0 | Опора | |
| 22 | 7***9 | Болт | |
| 23 | 6***9 | Шайба | |
| 24 | 1***9 | Шайба | |
| 25 | 0***8 | Прокладка | |
| 26 | 0***0 | Кронштейн | |
| 27 | 0***0 | Кронштейн | |
| 28 | Э***6 | Шланг | |
| 29 | 5***9 | Гайка | |
| 30 | 1***6 | Рукав L=120 мм | |
| 31 | 7***9 | Болт | |
| 32 | 0***8 | Шайба | |
| 33 | 0***6 | Прокладка | |
| 34 | 0***7 | Винт | |
| 35 | Э***3 | Бонка | |
| 36 | Э***3 | Болт | |
| 37 | Э***5 | Хомут | |
| 38 | 1***9 | Винт | |
| 39 | 5***9 | Гайка | |
| 40 | 6***9 | Шайба | |
| 41 | 1***1 | Крышка | |
| 42 | 1***2 | Прокладка | |
| 43 | 1***2 | Штуцер | |
| 44 | 2***3 | Прокладка | |
| 45 | 1***9 | Шайба | |
| 46 | Х***й | Хомут червячный | |
| 47 | Э***3 | Штуцер | |
| 48 | 2***3 | Прокладка | |
| 49 | 0***9 | Кронштейн | |
| 50 | 1***6 | Рукав L=950 мм | |
| 51 | 1***6 | Рукав L=950 мм | |
| 52 | 0***0 | Опора |
