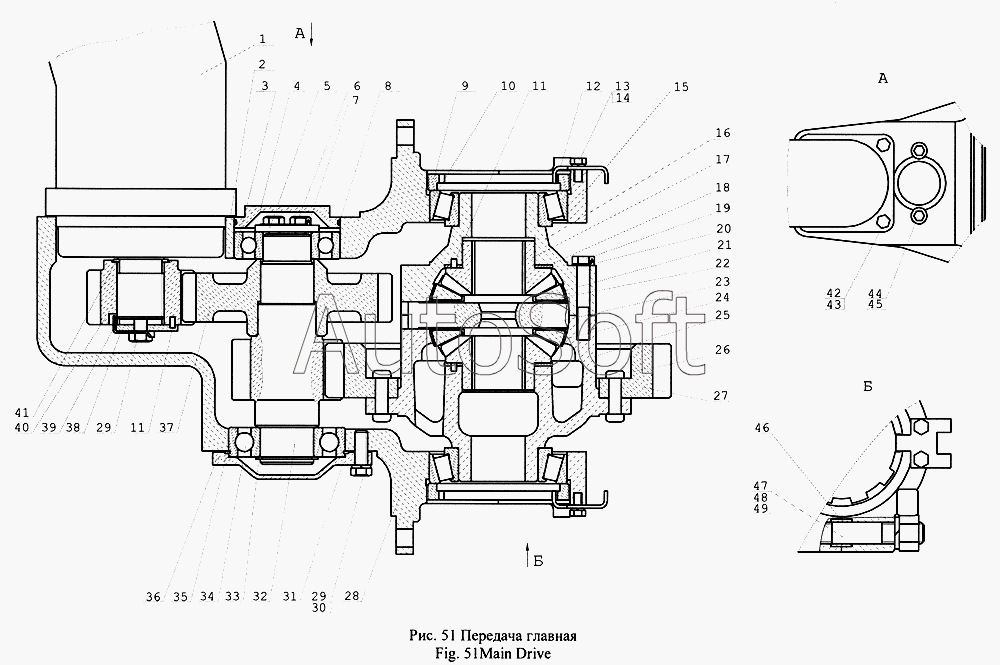

Каталог запасных частей к технике: ТВЭКС ВП-05 (2005) (2005). Передача главная
/51.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Гидромотор | |
| 2 | Э***2 | Прокладка | |
| 3 | 8***М | Подшипник | |
| 4 | 0***6 | Крышка | |
| 5 | Э***7 | Шайба | |
| 6 | 7***9 | Болт | |
| 7 | Э***5 | Шайба стопорная | |
| 8 | 9***3 | Кольцо | |
| 9 | Э***5 | Гайка | |
| 10 | 7***5 | Подшипник | |
| 11 | 3***0 | Штифт | |
| 12 | Э***8 | Штифт | |
| 13 | 7***9 | Болт | |
| 14 | 6***9 | Шайба | |
| 15 | Э***4 | Крышка подшипника | |
| 16 | Э***3 | Чашка | |
| 17 | Э***3 | Шестерня полуоси | |
| 18 | Э***4 | Шайба | |
| 19 | 7***8 | Болт | |
| 20 | Э***2 | Шайба | |
| 21 | Э***6 | Кольцо | |
| 22 | Э***1 | Сателлит | |
| 23 | Э***5 | Крестовина | |
| 24 | Э***7 | Шайба | |
| 25 | Э***2 | Чашка | |
| 26 | 1***0 | Заклепка | |
| 27 | 0***5 | Шестерня | |
| 28 | 0***1 | Корпус | |
| 29 | 7***9 | Болт | |
| 30 | 6***9 | Шайба | |
| 31 | Е***1 | Крышка | |
| 32 | 0***2 | Вал-шестерня | |
| 33 | 1***0 | Кольцо | |
| 34 | 8***0 | Подшипник | |
| 35 | Э***3 | Кольцо | |
| 36 | Э***8 | Прокладка | |
| 37 | 0***4 | Шестерня | |
| 38 | 0***7 | Шайба | |
| 39 | 0***8 | Шайба стопорная | |
| 40 | 0***3 | Шестерня | |
| 41 | Э***0 | Кольцо | |
| 42 | 7***9 | Болт | |
| 43 | 6***9 | Шайба | |
| 44 | Э***6 | Шайба | |
| 45 | 7***9 | Болт | |
| 46 | Э***1 | Втулка | |
| 47 | Э***7 | Шпилька | |
| 48 | 5***9 | Гайка | |
| 49 | 6***9 | Шайба |
