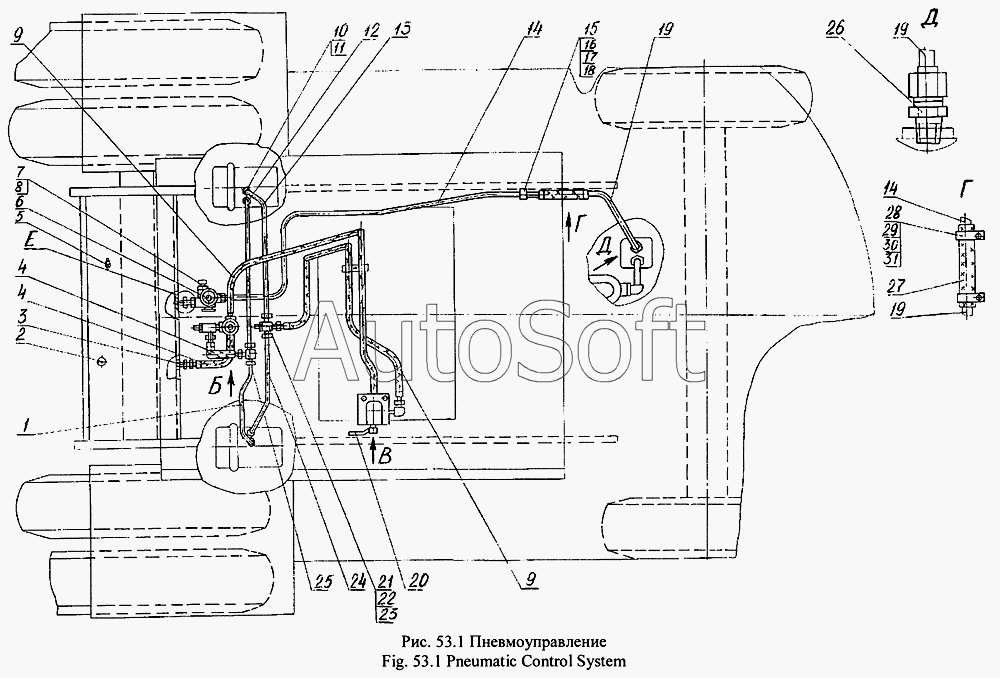

Каталог запасных частей к технике: ТВЭКС ВП-05 (2005) (2005). Пневмоуправление
/53.1.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Трубопровод | |
| 2 | Э***4 | Пробка коническая | |
| 3 | Э***1 | Штуцер | |
| 4 | 0***0 | Шланг | |
| 5 | О***7 | Кран сливной | |
| 6 | 1***0 | Регулятор давления | |
| 7 | Э***5 | Штуцер | |
| 8 | 2***3 | Прокладка | |
| 9 | 0***0 | Шланг | |
| 10 | Э***5 | Штуцер | |
| 11 | Э***а | Прокладка | |
| 12 | 0***0 | Трубопровод | |
| 13 | 0***0 | Трубопровод | |
| 14 | 0***0 | Трубопровод | |
| 15 | Э***2 | Хомут | |
| 16 | 7***9 | Болт | |
| 17 | 6***9 | Шайба | |
| 18 | 1***9 | Шайба | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Кран разобщительный | |
| 21 | 0***1 | Крестовина | |
| 22 | 2***3 | Прокладка | |
| 23 | М***Д | Датчик аварийного давления воздуха | |
| 24 | 0***0 | Трубопровод | |
| 25 | Э***4 | Тройник | |
| 26 | Э***3 | Штуцер | |
| 27 | 1***В | Рукав L=200±5 мм | |
| 28 | Э***5 | Хомут | |
| 29 | 7***9 | Болт | |
| 30 | 5***9 | Гайка | |
| 31 | 1***9 | Шайба |
