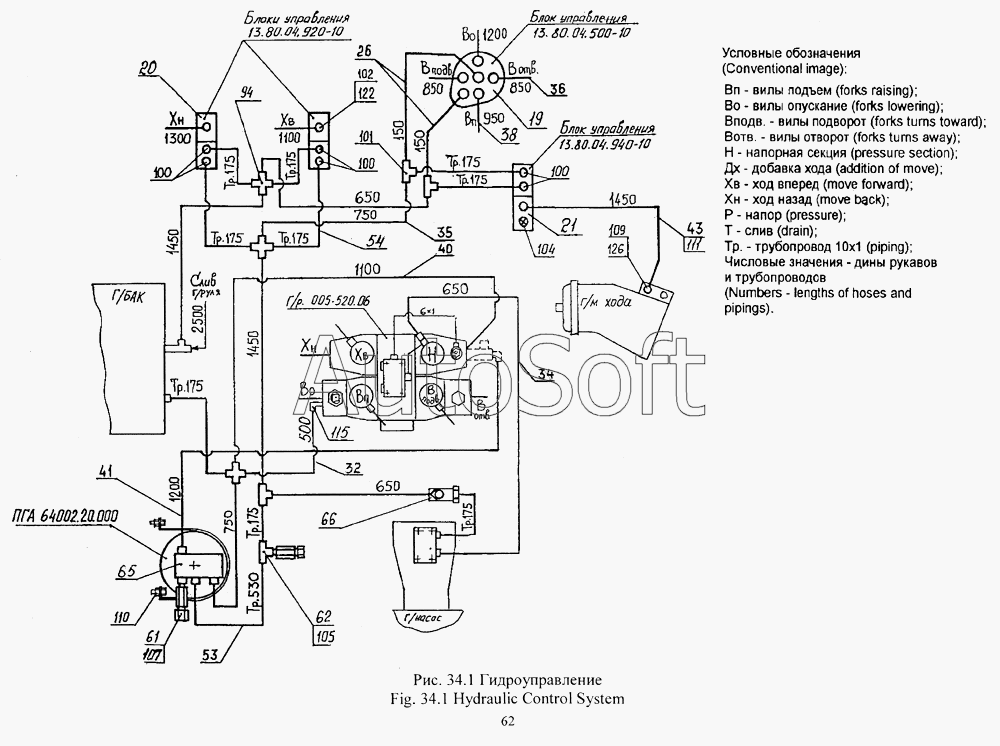

Каталог запасных частей к технике: ТВЭКС ВП-05 (2005) (2005). Гидроуправление
/34.1.gif)
111
94
100
100
100
101
102
104
105
107
109
110
115
122
126
40
19
19
20
20
21
21
26
32
34
35
36
38
41
43
53
54
61
62
65
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***0 | Переходник | |
| 4 | 0***0 | Переходник | |
| 8 | 0***0 | Вал | |
| 10 | 0***0 | Трубопровод | |
| 11 | 0***0 | Угольник | |
| 14 | 0***0 | Гидроцилиндр | |
| 19 | 1***0 | Блок управления | |
| 20 | 1***0 | Блок управления | |
| 21 | 1***0 | Блок управления | |
| 26 | Э***0 | Рукав (L=150 мм) | |
| 32 | Э***0 | Рукав L=500 мм | |
| 34 | Э***0 | Рукав L=650 мм | |
| 35 | Э***0 | Рукав L=750 мм | |
| 36 | Э***0 | Рукав L=850 мм | |
| 38 | Э***0 | Рукав L=950 мм | |
| 40 | Э***0 | Рукав L= 1100 мм | |
| 41 | Э***0 | Рукав L=1200 мм | |
| 42 | Э***0 | Рукав L=1300 мм | |
| 43 | Э***0 | Рукав (L=1450 мм) | |
| 46 | Э***0 | Рукав (L=2100 мм) | |
| 48 | Э***0 | Рукав L=2500 мм | |
| 53 | Э***0 | Трубопровод | |
| 54 | Э***0 | Трубопровод | |
| 58 | 1***0 | Трубопровод 12x1 L=1050 мм | |
| 61 | Э***0 | Включатель манометра | |
| 62 | Э***0 | Включатель манометра | |
| 65 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 66 | С***0 | Клапан обратный | |
| 81 | 0***2 | Болт | |
| 83 | 0***4 | Штуцер | |
| 88 | 0***9 | Крышка | |
| 90 | 0***2 | Шайба | |
| 94 | Э***3 | Крестовина | |
| 95 | Э***1 | Штуцер | |
| 96 | Э***2 | Штифт | |
| 100 | Э***5 | Штуцер | |
| 101 | Э***4 | Тройник | |
| 102 | 5***5 | Штуцер | |
| 104 | Э***4 | Заглушка | |
| 105 | Э***6 | Тройник | |
| 106 | Э***3 | Гайка | |
| 107 | Э***5 | Втулка | |
| 109 | Э***5 | Штуцер | |
| 110 | Э***8 | Хомут | |
| 111 | 3***2 | Чехол | |
| 114 | Э***2 | Хомут | |
| 115 | 3***4 | Угольник | |
| 122 | 9***2 | Кольцо | |
| 126 | 2***3 | Прокладка | |
| 128 | 2***3 | Прокладка | |
| 153 | 1***5 | Кольцо | |
| 155 | 8***5 | Подшипник | |
| 156 | 5***0 | Подшипник | |
| 158 | Н***0 | Насос-дозатор моноблочный | |
| 159 | 1***0 | Колесо рулевое «Вираж» | |
| 161 | Р***У | РВД 12-28(М22х1,5)-650-У | |
| 166 | 2***М | Манометр d=60мм Р=16 МПа | |
| 167 | 2***М | Манометр d=60мм Р=16 МПа |
