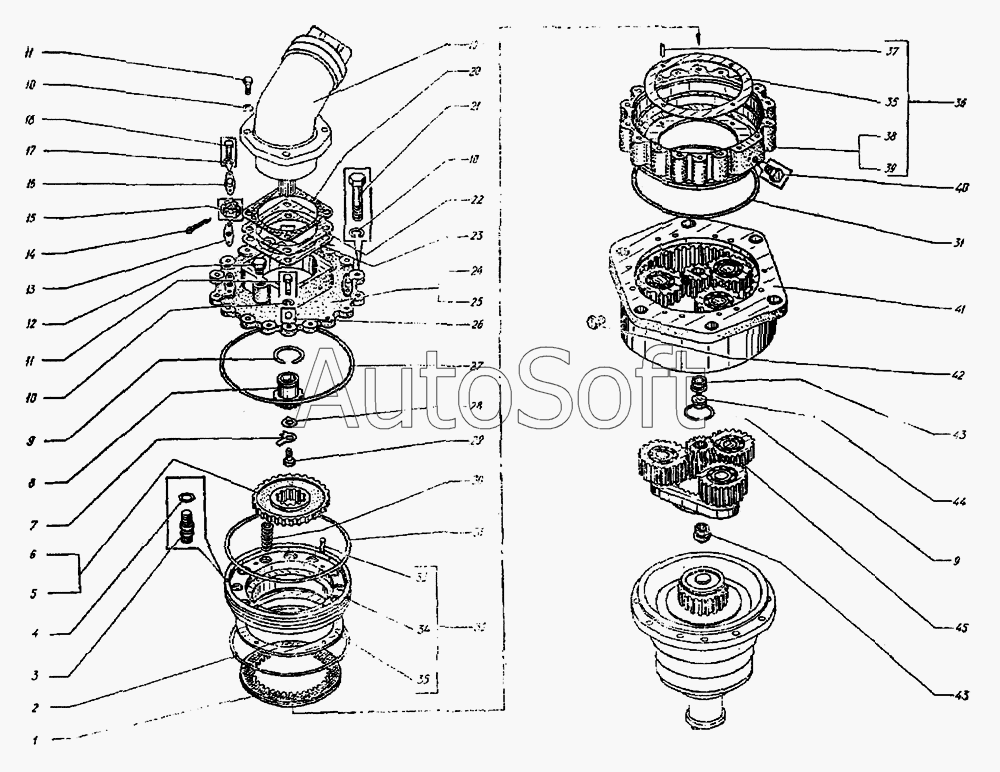

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Механизм поворота экскаваторов
1
2
3
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***0 | Диск | |
| 2 | 9***3 | Кольцо | |
| 3 | У***5 | Стопор | |
| 4 | 9***3 | Кольцо | |
| 5 | У***9 | Муфта | |
| 6 | У***5 | Муфта | |
| 7 | 1***2 | Шайба | |
| 8 | У***9 | Полумуфта | |
| 9 | 1***0 | Кольцо | |
| 10 | 6***Г | Шайба | |
| 11 | 7***0 | Болт | |
| 12 | У***9 | Пробка-сапун | |
| 13 | У***7 | Прокладка | |
| 14 | 3***2 | Шплинт | |
| 15 | 5***5 | Гайка | |
| 16 | У***6 | Крышка | |
| 17 | 6***Г | Шайба | |
| 18 | 7***4 | Болт | |
| 19 | 2***Б | Гидромотор | |
| 20 | У***3 | Прокладка | |
| 21 | 7***0 | Болт | |
| 22 | У***1 | Прокладка | |
| 23 | У***4 | Прокладка | |
| 24 | У***1 | Крышка | |
| 25 | У***6 | Крышка | |
| 26 | У***8 | Серьга | |
| 27 | У***3 | Кольцо | |
| 28 | У***2 | Шайба | |
| 29 | 7***5 | Болт | |
| 30 | У***2 | Пружина | |
| 31 | 9***3 | Кольцо | |
| 32 | У***0 | Поршень | |
| 33 | 1***0 | Заклепка | |
| 34 | У***1 | Поршень | |
| 35 | У***2 | Накладка | |
| 36 | У***0 | Плита | |
| 37 | 1***0 | Заклепка | |
| 38 | У***1 | Плита | |
| 39 | У***1 | Плита | |
| 40 | 2***4 | Заглушка | |
| 41 | У***1 | Модуль планетарный | |
| 42 | К***4 | Пробка | |
| 43 | У***4 | Упор | |
| 44 | У***3 | Упор | |
| 45 | У***2 | Модуль планетарный |
