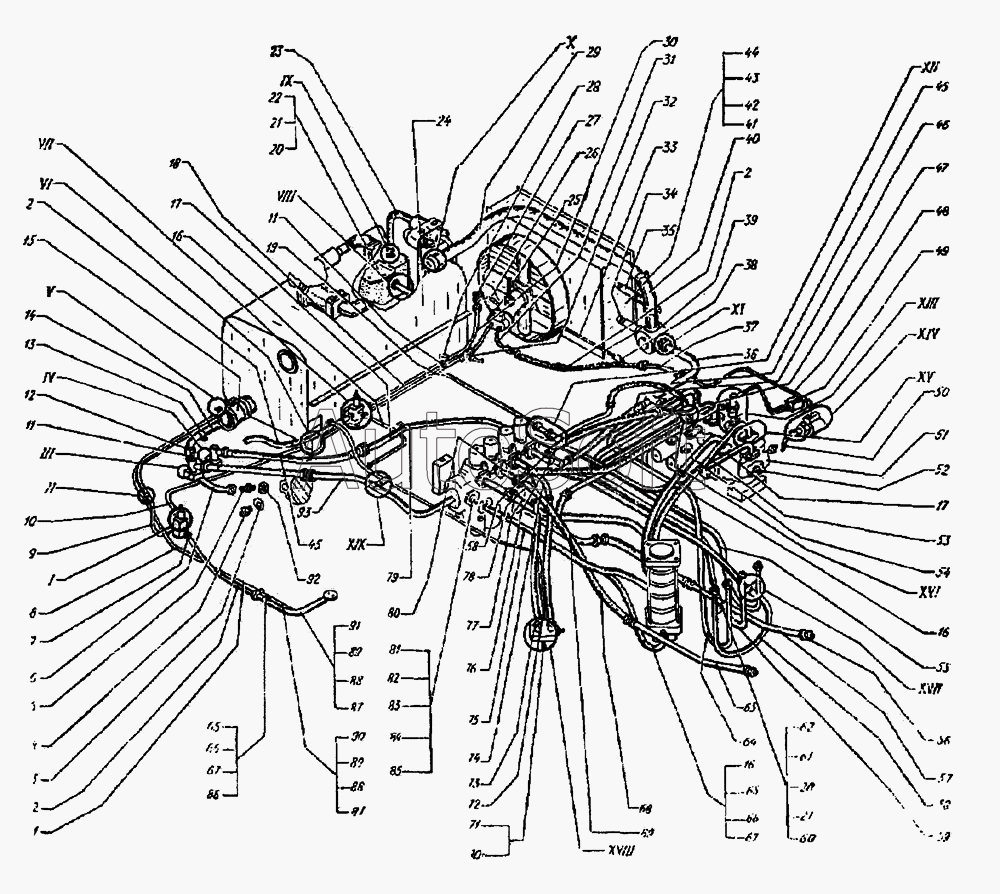

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидрооборудование на поворотной платформе
59
70
69
68
67
67
66
66
65
64
63
62
61
60
71
58
58
57
56
55
54
53
52
51
50
49
48
82
93
92
91
90
89
89
88
87
87
86
86
85
84
83
47
81
80
79
78
77
76
75
74
73
72
12
23
22
21
21
20
20
19
18
17
17
16
16
16
15
14
13
24
11
11
10
9
8
7
6
5
4
3
2
2
2
35
46
45
45
45
44
43
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Рукав, L=900 | |
| 2 | Р***У | Рукав | |
| 3 | 2***7 | Прокладка | |
| 4 | Э***2 | Штуцер | |
| 5 | Э***1 | Штуцер | |
| 6 | Э***0 | Трубопровод | |
| 7 | Э***7 | Штуцер | |
| 8 | Э***0 | Трубопровод | |
| 9 | Э***0 | Трубопровод | |
| 10 | Э***0 | Трубопровод | |
| 11 | Э***0 | Включатель манометра | |
| 12 | М***0 | Манометр масляный | |
| 13 | Э***7 | Хомут | |
| 14 | 1***6 | Рукав, L=300 | |
| 15 | 1***3 | Рукав, L=210 | |
| 16 | 1***6 | Рукав, L=900 | |
| 17 | Э***0 | Трубопровод | |
| 18 | Э***0 | Трубопровод | |
| 19 | Э***0 | Трубопровод | |
| 20 | 5***2 | Гайка | |
| 21 | 6***Г | Шайба | |
| 22 | Р***1 | Насос ручной | |
| 23 | 1***У | Рукав, L=2000 | |
| 24 | Э***0 | Бак гидравлический | |
| 25 | Э***0 | Трубопровод | |
| 26 | Э***0 | Трубопровод | |
| 27 | Э***0 | Кран | |
| 28 | М***0 | Манометр масляный | |
| 29 | 1***6 | Рукав, L=350 | |
| 30 | Э***0 | Трубопровод | |
| 31 | Э***0 | Трубопровод | |
| 32 | Э***4 | Тройник | |
| 33 | 1***У | Рукав, L=2000 | |
| 34 | 1***6 | Рукав, L=350 | |
| 35 | 1***6 | Рукав, L=350 | |
| 36 | Э***0 | Трубопровод | |
| 37 | Э***0 | Трубопровод | |
| 38 | Э***0 | Фильтр | |
| 39 | Э***0 | Кран | |
| 40 | Э***0 | Трубопровод | |
| 41 | 6***Г | Шайба | |
| 42 | 5***0 | Гайка | |
| 43 | 7***5 | Болт | |
| 44 | Э***0 | Установка маслоохладительная | |
| 45 | Р***У | Рукав | |
| 46 | 1***6 | Рукав, L=350 | |
| 47 | Э***0 | Трубопровод | |
| 48 | Э***0 | Трубопровод | |
| 49 | Э***0 | Трубопровод | |
| 50 | Э***0 | Трубопровод | |
| 51 | Г***6 | Гидрораспределитель | |
| 52 | Э***6 | Заглушка | |
| 53 | Э***0 | Трубопровод | |
| 54 | Э***0 | Трубопровод | |
| 55 | Э***0 | Трубопровод | |
| 56 | Э***4 | Гайка | |
| 57 | Э***0 | Трубопровод | |
| 58 | Э***0 | Трубопровод | |
| 59 | Э***0 | Трубопровод | |
| 60 | 1***2 | Шайба | |
| 61 | 7***5 | Болт | |
| 62 | Э***4 | Скоба | |
| 63 | Э***0 | Трубопровод | |
| 64 | Э***0 | Трубопровод | |
| 65 | Э***7 | Хомут | |
| 66 | 7***0 | Болт | |
| 67 | 5***6 | Гайка | |
| 68 | Р***У | Рукав | |
| 69 | Э***0 | Трубопровод | |
| 70 | Э***2 | Штуцер | |
| 71 | Э***3 | Прокладка | |
| 72 | Э***0 | Трубопровод | |
| 73 | Р***У | Рукав | |
| 74 | Э***0 | Трубопровод | |
| 75 | Э***0 | Трубопровод | |
| 76 | Э***0 | Угольник | |
| 77 | Э***0 | Трубопровод | |
| 78 | Э***0 | Трубопровод | |
| 79 | Э***1 | Скоба | |
| 80 | Э***0 | Трубопровод | |
| 81 | 7***0 | Болт | |
| 82 | 5***6 | Гайка | |
| 83 | 6***Г | Шайба | |
| 84 | 1***6 | Шайба | |
| 85 | Г***5 | Гидрораспределитель | |
| 86 | 1***6 | Шайба | |
| 87 | 6***Г | Шайба | |
| 88 | 7***0 | Болт | |
| 89 | 9***2 | Кольцо | |
| 90 | Э***0 | Трубопровод | |
| 91 | Э***0 | Трубопровод | |
| 92 | Э***3 | Прокладка | |
| 93 | Э***0 | Трубопровод |
