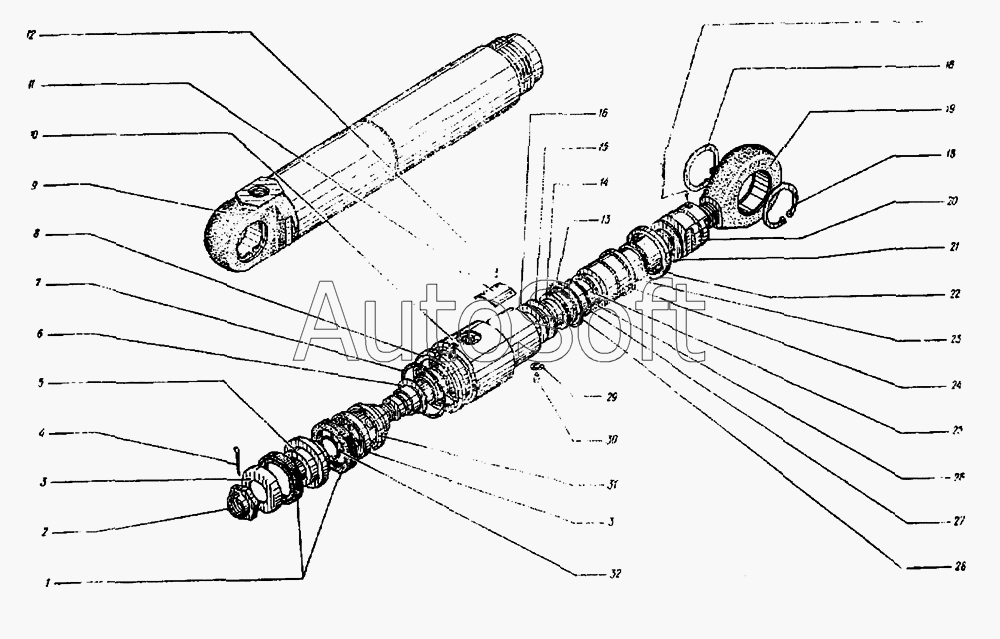

Каталог запасных частей к технике: ТВЭКС ЭО-3122. Гидроцилиндр ковша (грейфера, прямой и обратной лопаты)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Манжета | |
| 2 | У***3 | Гайка | |
| 3 | У***7 | Упор | |
| 4 | 7***7 | Шплинт 8х70 | |
| 5 | У***0 | Поршень | |
| 6 | У***9 | Втулка демпфера | |
| 7 | 7***5 | Кольцо | |
| 8 | У***6 | Гайка | |
| 9 | У***0 | Цилиндр | |
| 10 | У***1 | Крышка сквозная | |
| 11 | У***3 | Пластинка | |
| 12 | 7***2 | Заклепка 2х6 | |
| 13 | У***3 | Шайба | |
| 14 | 7***7 | Манжета | |
| 15 | У***2 | Манжетодержатель | |
| 16 | У***4 | Кольцо стопорное | |
| 17 | У***2 | Штифт | |
| 18 | У***5 | Кольцо стопорное | |
| 19 | У***1 | Проушина | |
| 20 | Э***1 | Удлинитель штока | |
| 21 | Э***2 | Шайба | |
| 22 | У***6 | Гайка грязесъемника | |
| 23 | У***2 | Грязесъемник | |
| 24 | У***4 | Втулка | |
| 25 | У***0 | Шток | |
| 26 | У***5 | Шайба защитная | |
| 27 | 7***5 | Кольцо | |
| 28 | 7***0 | Кольцо | |
| 29 | У***3 | Прокладка D=6х2 | |
| 30 | 7***3 | Винт М8х1.2х10 | |
| 31 | У***1 | Демпфер | |
| 32 | 7***8 | Кольцо |
