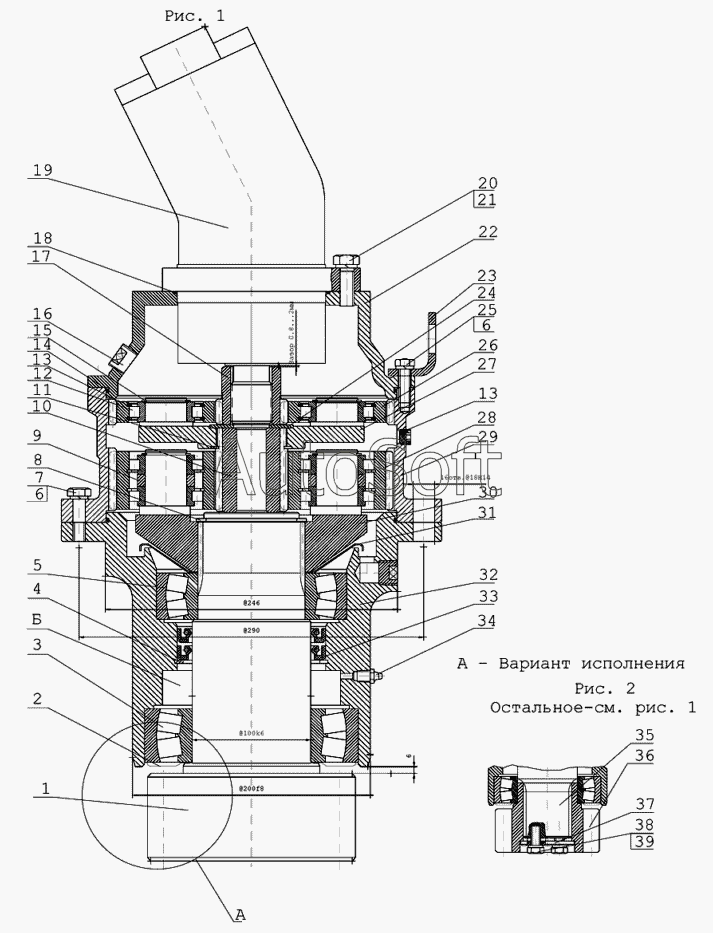

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Механизм поворота ЕК-14.07.00.000-02
/93.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Е***1 | Вал-шестерня | |
| 2 | Е***5 | Кольцо уплотнительное | |
| 3 | 5***2 | Подшипник | |
| 4 | 1***5 | Кольцо | |
| 5 | 5***8 | Подшипник | |
| 6 | 6***9 | Шайба | |
| 7 | 7***9 | Болт | |
| 8 | 1***0 | Кольцо | |
| 9 | К***4 | Кольцо | |
| 10 | Е***8 | Шестерня солнечная | |
| 11 | 1***8 | Кольцо | |
| 12 | 5***2 | Подшипник | |
| 13 | 1***5 | Пробка | |
| 14 | 9***3 | Кольцо | |
| 15 | Э***5 | Кольцо стопорное | |
| 16 | Э***9 | Пробка | |
| 17 | Е***7 | Шестерня солнечная | |
| 18 | 9***3 | Кольцо | |
| 19 | 3***6 | Гидромотор | |
| 19 | 4***6 | Гидромотор | |
| 20 | 7***9 | Болт | |
| 21 | 6***9 | Шайба | |
| 22 | Е***3 | Крышка | |
| 23 | Е***6 | Проушина | |
| 24 | Е***1 | Шайба опорная | |
| 25 | 7***9 | Болт | |
| 26 | Е***9 | Сателлит | |
| 27 | Е***4 | Водило первой ступени | |
| 28 | Е***0 | Сателлит | |
| 29 | Е***1 | Корпус | |
| 30 | Е***5 | Водило второй ступени | |
| 31 | Е***7 | Кольцо | |
| 32 | Е***2 | Корпус | |
| 33 | 8***2 | Манжета | |
| 34 | 1***1 | Масленка | |
| 35 | Е***1 | Вал | |
| 36 | Е***3 | Шестерня | |
| 37 | Э***2 | Шайба | |
| 38 | Э***9 | Планка | |
| 39 | 7***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
