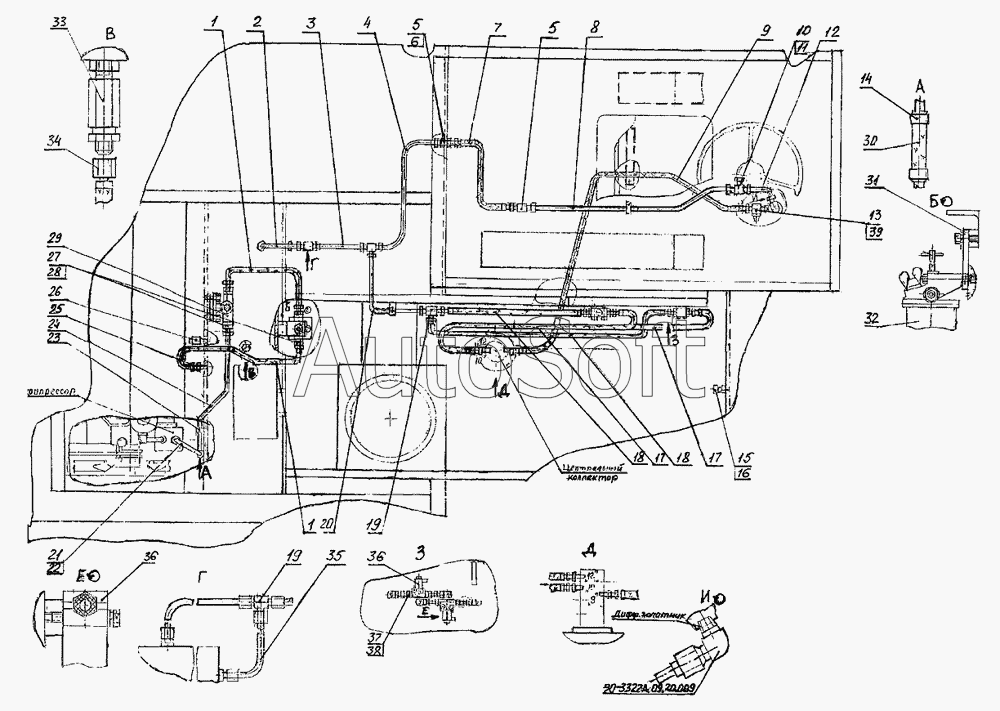

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Пневмоуправление на поворотной платформе 314-02-81.10.000
/30.gif)
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шланг | |
| 2 | 3***0 | Трубопровод | |
| 3 | 3***0 | Трубопровод | |
| 4 | 3***0 | Трубопровод | |
| 5 | Э***5 | Штуцер | |
| 6 | 6***2 | Гайка | |
| 7 | 3***0 | Шланг | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Шланг | |
| 10 | Э***6 | Тройник | |
| 11 | 1***9 | Датчик | |
| 12 | 3***0 | Трубопровод | |
| 13 | 0***1 | Тройник | |
| 14 | 1***2 | Хомут | |
| 15 | Э***3 | Гайка | |
| 16 | Э***3 | Заглушка | |
| 17 | 3***0 | Шланг | |
| 18 | 3***0 | Шланг | |
| 19 | Э***4 | Тройник | |
| 20 | 3***0 | Трубопровод | |
| 21 | 1***0 | Трубопровод | |
| 22 | Э***3 | Штуцер | |
| 23 | Э***2 | Хомут | |
| 24 | 3***0 | Трубопровод | |
| 25 | Э***2 | Штуцер | |
| 26 | [***] | Кран сливной ОСТ37.061.240.ПС-7 | |
| 27 | Э***5 | Штуцер | |
| 28 | 2***3 | Прокладка | |
| 29 | 1***0 | Регулятор давления | |
| 30 | 3***1 | Рукав 12х20-1,6В ГОСТ 10362-76 L=110+/-5 мм | |
| 31 | 3***1 | Планка | |
| 32 | 1***0 | Предохранитель от замерзания | |
| 33 | 1***0 | Кран отбора воздуха | |
| 34 | Э***0 | Шланг для накачивания шин | |
| 35 | 3***0 | Трубопровод | |
| 36 | [***] | Клапан электромагнитный КЭМ16-12 | |
| 37 | Э***5 | Штуцер | |
| 38 | 2***3 | Прокладка | |
| 39 | 2***9 | Датчик |
