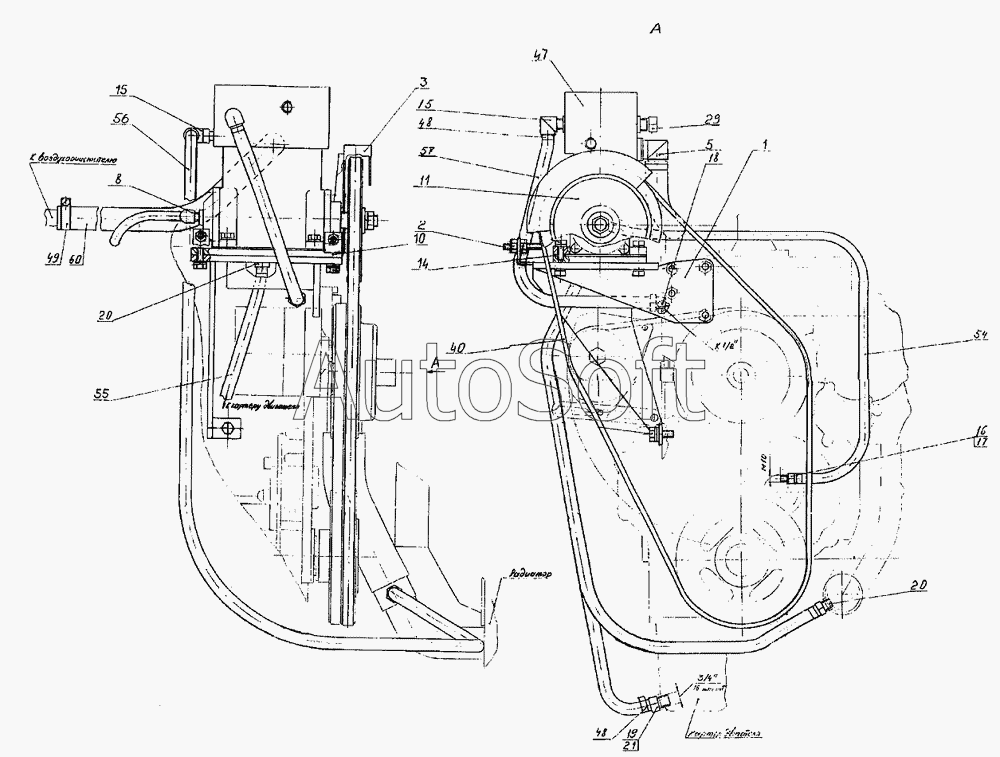

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Установка компрессора 312-40-04.02.000
/34.gif)
1
2
3
5
8
10
11
14
15
15
16
17
18
19
20
20
21
29
40
47
48
48
49
54
55
56
57
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Кронштейн | |
| 2 | 0***0 | Натяжник | |
| 3 | 0***0 | Кожух | |
| 5 | 3***0 | Патрубок | |
| 8 | 3***1 | Угольник | |
| 10 | 0***1 | Плита | |
| 11 | 0***2 | Шкив | |
| 14 | 3***2 | Прокладка | |
| 15 | 3***4 | Угольник | |
| 16 | 3***5 | Кольцо | |
| 17 | 3***6 | Штуцер | |
| 18 | 3***7 | Штуцер | |
| 19 | 3***8 | Штуцер | |
| 20 | 3***1 | Штуцер | |
| 21 | 3***3 | Кольцо | |
| 29 | Э***5 | Пробка | |
| 40 | [***] | Ремень 1кл-1-11х10-1775 ГОСТ5813-93 | |
| 47 | 4***1 | Компрессор | |
| 48 | 2***2 | Хомут червячный | |
| 49 | 4***8 | Хомут червячный | |
| 54 | [***] | Рукав 6х14-1,6 (L=1350мм) ГОСТ10362-76 | |
| 55 | [***] | Рукав 10х17.5-1,47 (L=1200мм) ГОСТ10362-76 | |
| 56 | [***] | Рукав 10х17.5-1,47 (L=1500мм) ГОСТ10362-76 | |
| 57 | [***] | Рукав 10х17.5-1,47 (L=500мм) ГОСТ10362-76 | |
| 60 | [***] | Рукав 25х35-1,6 (L=850мм) ГОСТ10362-76 |
