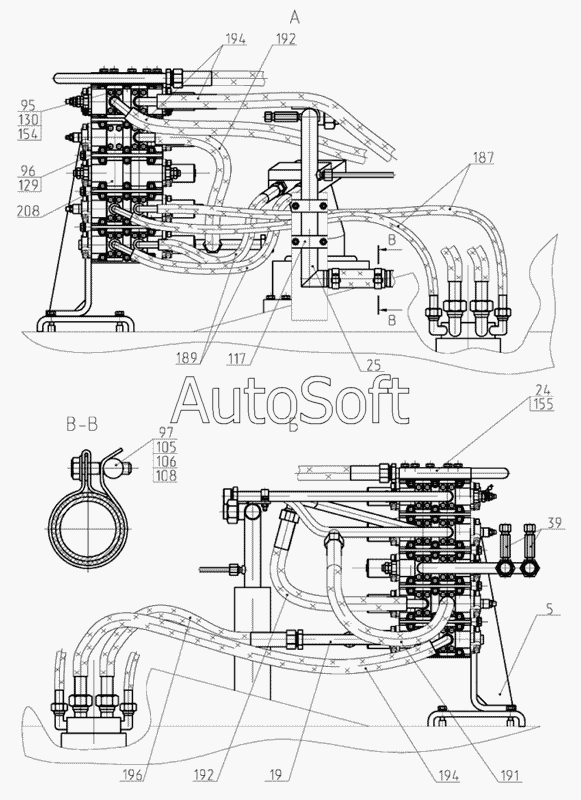

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Трубопроводы на поворотной платформе 314-20-80.01.000-01
/37.gif)
5
19
24
25
39
95
96
97
105
106
108
117
129
130
154
155
187
189
191
192
192
194
194
196
208
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 3***0 | Кронштейн | |
| 19 | 3***0 | Трубопровод | |
| 24 | 3***0 | Фланец сливной | |
| 25 | 3***0 | Трубопровод | |
| 39 | Э***0 | Включатель манометра | |
| 95 | Э***4 | Фланец | |
| 96 | Э***3 | Фланец | |
| 97 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 108 | Э***5 | Хомут | |
| 117 | М***2 | Прижим | |
| 129 | 7***9 | Болт | |
| 130 | 7***9 | Болт | |
| 154 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 187 | [***] | РВД 12-28(М22х1,5,0°-D40,90°)-1250-У | |
| 189 | [***] | РВД 16-30(М27х1,5,0°-D40,90°)-750-У | |
| 191 | [***] | РВД 20-33(М42х2)-750-У | |
| 192 | [***] | РВД 20-33(М42х2,0°-D40,90°)-750-У | |
| 194 | [***] | РВД 20-33(М42х2,0°-D40,90°)-1250-У | |
| 196 | [***] | РВД 20-33(М42х2)-850-У | |
| 208 | 3***Р | Гидрораспределитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
