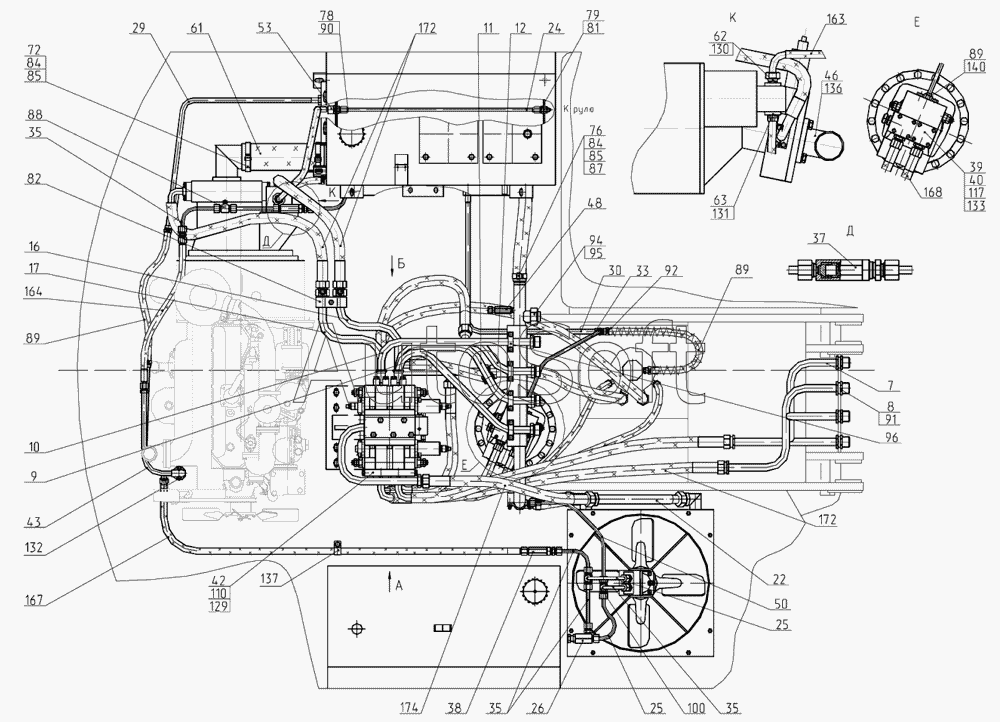

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") 318-30-80.01.000
/38.gif)
85
85
95
94
92
91
90
89
89
89
88
87
96
84
84
82
81
79
78
76
72
63
100
110
117
129
130
131
132
133
136
140
163
164
167
168
172
172
10
26
25
25
24
22
17
16
12
11
29
9
8
7
30
33
35
35
35
37
38
39
40
42
43
46
48
50
53
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Трубопроводы на поворотной платформе | |
| 2 | 3***0 | Установка маслоохладительная | |
| 2 | 3***0 | Установка маслоохладительная | |
| 3 | 3***0 | Гидроуправление на поворотной платформе | |
| 4 | 3***0 | Бак гидравлический | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод (12х1, L=950) | |
| 25 | 3***0 | Трубопровод (12х1) | |
| 26 | 3***0 | Кран | |
| 29 | 3***0 | Трубопровод | |
| 30 | 3***0 | Трубопровод | |
| 33 | 3***0 | Трубопровод (12х1) | |
| 35 | 3***0 | Трубопровод | |
| 37 | Э***0 | Клапан предохранительный | |
| 38 | Э***0 | Клапан подпорный | |
| 39 | 3***0 | Блок клапанов | |
| 40 | Э***0 | Фланец | |
| 42 | 5***0 | Блок плавающего положения стрелы | |
| 43 | Э***0 | Трубопровод | |
| 46 | 3***0 | Патрубок | |
| 48 | Э***0 | Включатель манометра | |
| 50 | Э***0 | Трубопровод | |
| 53 | 0***0 | Угольник | |
| 61 | 3***1 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 62 | 2***3 | Переходник | |
| 63 | 2***4 | Переходник | |
| 72 | Э***7 | Хомут | |
| 76 | 3***9 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 78 | Э***3 | Гайка | |
| 79 | Э***8 | Гайка | |
| 81 | Э***1 | Штуцер | |
| 82 | Э***6 | Скоба | |
| 84 | Э***3 | Бонка | |
| 85 | Э***3 | Болт | |
| 87 | Э***5 | Хомут | |
| 88 | Э***1 | Тройник | |
| 89 | Э***1 | Штуцер | |
| 90 | Э***9 | Штуцер | |
| 91 | Э***4 | Гайка | |
| 92 | Э***7 | Хомут | |
| 94 | С***2 | Заглушка | |
| 95 | С***1 | Гайка накидная | |
| 96 | М***2 | Прижим | |
| 100 | Э***1 | Тройник | |
| 110 | 7***9 | Болт | |
| 117 | 7***9 | Болт | |
| 129 | 9***3 | Кольцо | |
| 130 | 9***3 | Кольцо | |
| 131 | 9***3 | Кольцо | |
| 132 | 9***3 | Кольцо | |
| 133 | 9***3 | Кольцо | |
| 136 | 9***3 | Кольцо | |
| 140 | 2***3 | Прокладка | |
| 163 | [***] | РВД 12-28(М22х1,5,0°-М22х1,5,90°)-650-У | |
| 164 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 167 | [***] | РВД 12-28(М22х1,5)-2250-У | |
| 168 | [***] | РВД 16-30(М27х1,5,0°-D40,90°)-750-У | |
| 172 | [***] | РВД 20-33(М42х2,0°-D40,90°)-1050-У |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
