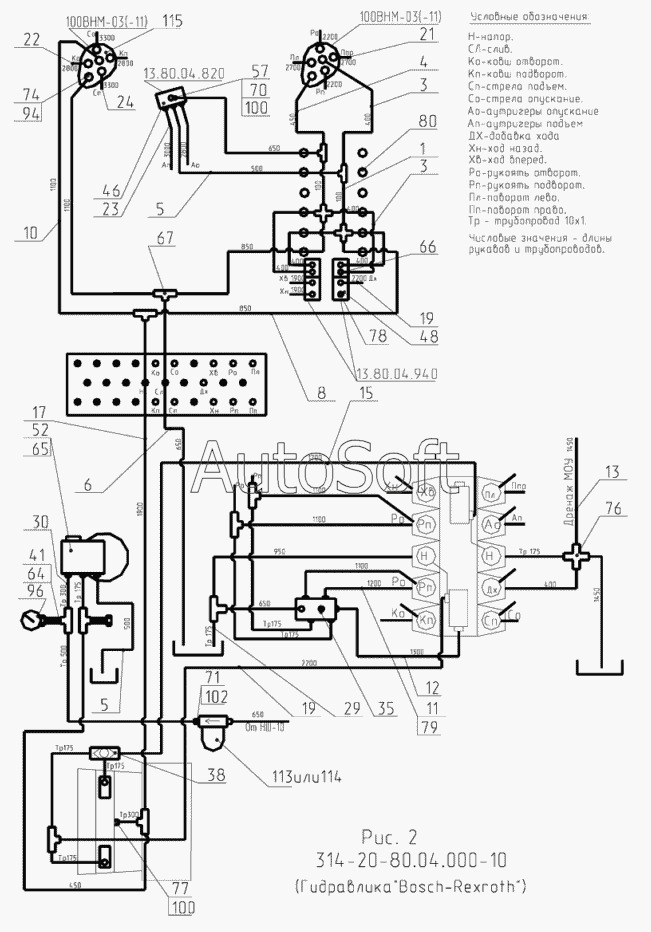

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Гидроуправление на поворотной платформе 314-20-80.04.000, 314-20-80.04.000-10
/51.gif)
76
52
57
57
64
65
66
66
67
67
70
70
71
74
48
76
77
78
80
94
96
100
100
100
100
102
113
114
115
115
17
3
3
3
3
4
5
5
5
5
6
6
8
10
11
12
13
15
1
19
19
21
22
23
24
29
29
30
35
38
41
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Рукав (L=100мм) | |
| 3 | Э***0 | Рукав L=400 мм | |
| 3 | Э***0 | Рукав L=400 мм | |
| 4 | Э***0 | Рукав L=450 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 5 | Э***0 | Рукав L=500 мм | |
| 6 | Э***0 | Рукав L=650 мм | |
| 6 | Э***0 | Рукав L=650 мм | |
| 8 | Э***0 | Рукав L=850 мм | |
| 10 | Э***0 | Рукав L= 1100 мм | |
| 11 | Э***0 | Рукав L=1200 мм | |
| 12 | Э***0 | Рукав L=1300 мм | |
| 13 | Э***0 | Рукав (L=1450 мм) | |
| 15 | Э***0 | Рукав L=1700 мм | |
| 17 | Э***0 | Рукав L=1900 мм | |
| 19 | Э***0 | Рукав L=2200 мм | |
| 21 | Э***0 | Рукав (L=2700мм) | |
| 22 | Э***0 | Рукав L=2800 мм | |
| 23 | Э***0 | Рукав (L=3000мм) | |
| 24 | Э***0 | Рукав L=3300 мм | |
| 29 | Э***0 | Трубопровод | |
| 29 | Э***0 | Трубопровод | |
| 30 | Э***0 | Трубопровод L=300 | |
| 35 | Э***0 | Гидрораспределитель | |
| 38 | Э***0 | Клапан «ИЛИ» | |
| 41 | Э***0 | Включатель манометра | |
| 46 | 1***0 | Блок управления | |
| 48 | 1***0 | Блок управления | |
| 52 | 6***0 | Пневмогидроаккумулятор с гидроклапанами | |
| 57 | 0***0 | Переходник | |
| 57 | 0***0 | Переходник | |
| 64 | Э***6 | Тройник | |
| 65 | Э***8 | Хомут | |
| 66 | Э***5 | Штуцер | |
| 66 | Э***5 | Штуцер | |
| 67 | Э***4 | Тройник | |
| 67 | Э***4 | Тройник | |
| 70 | 0***1 | Болт | |
| 70 | 0***1 | Болт | |
| 71 | 3***2 | Штуцер | |
| 74 | 5***5 | Штуцер | |
| 76 | Э***3 | Крестовина | |
| 76 | Э***3 | Крестовина | |
| 77 | Э***9 | Штуцер | |
| 78 | Э***3 | Гайка | |
| 80 | Э***0 | Втулка предохранительная | |
| 94 | 9***3 | Кольцо | |
| 96 | [***] | Манометр МТП-3-10 МПа-1,5 D60мм ТУ25-7310.0045-87 | |
| 100 | 2***3 | Прокладка | |
| 100 | 2***3 | Прокладка | |
| 102 | 2***3 | Прокладка | |
| 113 | M***X | Фильтр напорный | |
| 114 | A***7 | Фильтр напорный | |
| 115 | 1***1 | Блок управления | |
| 115 | 1***0 | Блок управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
