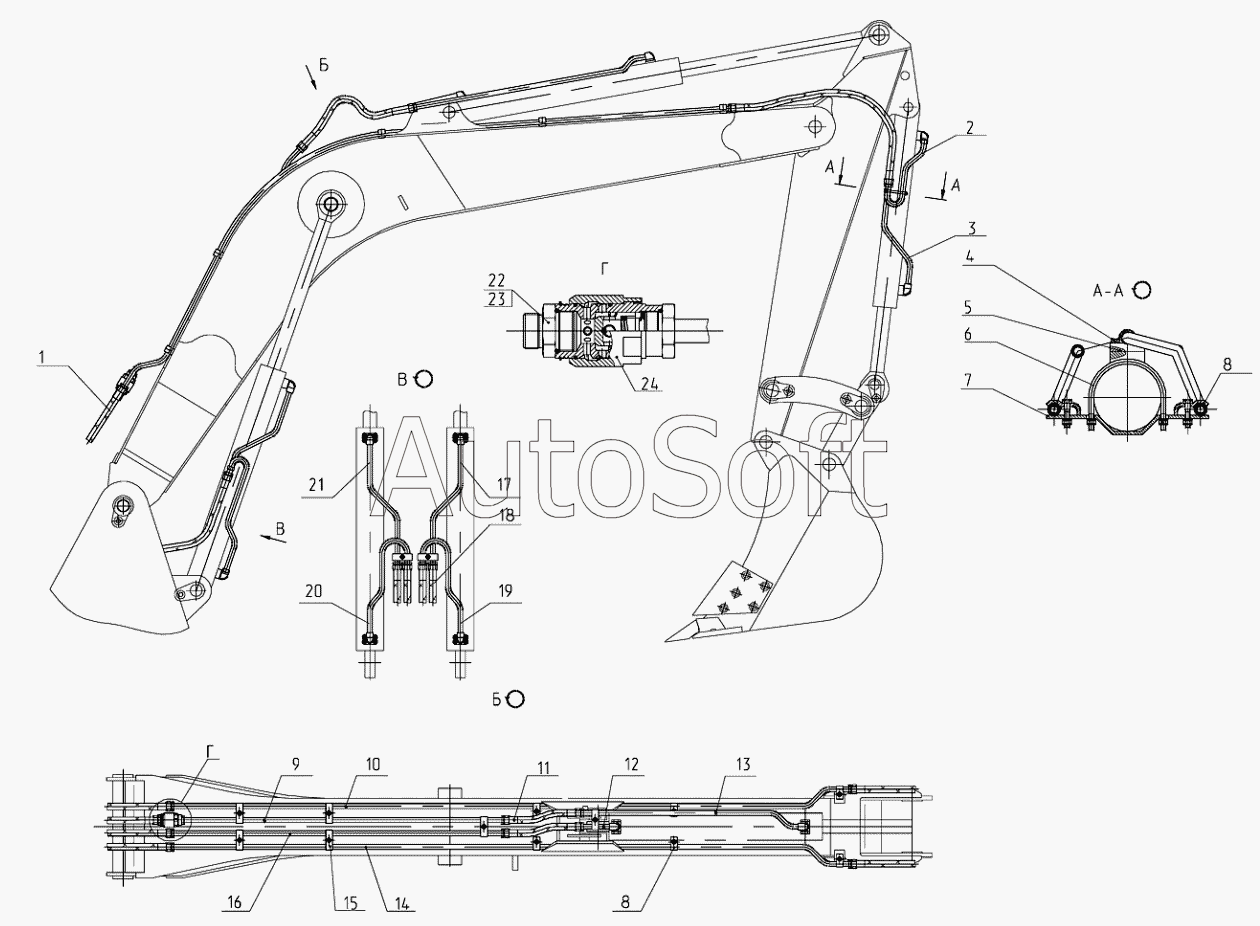

Каталог запасных частей к технике: ТВЭКС E145W (ЕК-14) (2005). Трубопроводы рабочего оборудования 314-02-23.80.000-10
/61.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | РВД 20-33(М42х2)-1250-У | |
| 2 | 3***0 | Трубопровод | |
| 3 | Э***0 | Трубопровод | |
| 4 | 7***9 | Болт | |
| 5 | 9***3 | Кольцо | |
| 6 | 3***1 | Хомут | |
| 7 | 3***2 | Кронштейн | |
| 8 | Э***5 | Скоба | |
| 9 | 3***0 | Трубопровод | |
| 10 | 3***0 | Трубопровод | |
| 11 | [***] | РВД 20-33(М42х2)-650-У | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | Э***6 | Скоба | |
| 16 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 18 | [***] | РВД 20-33(М42х2)-850-У | |
| 19 | 3***0 | Трубопровод | |
| 20 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***1 | Штуцер | |
| 23 | 9***3 | Кольцо | |
| 24 | 6***А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 |
