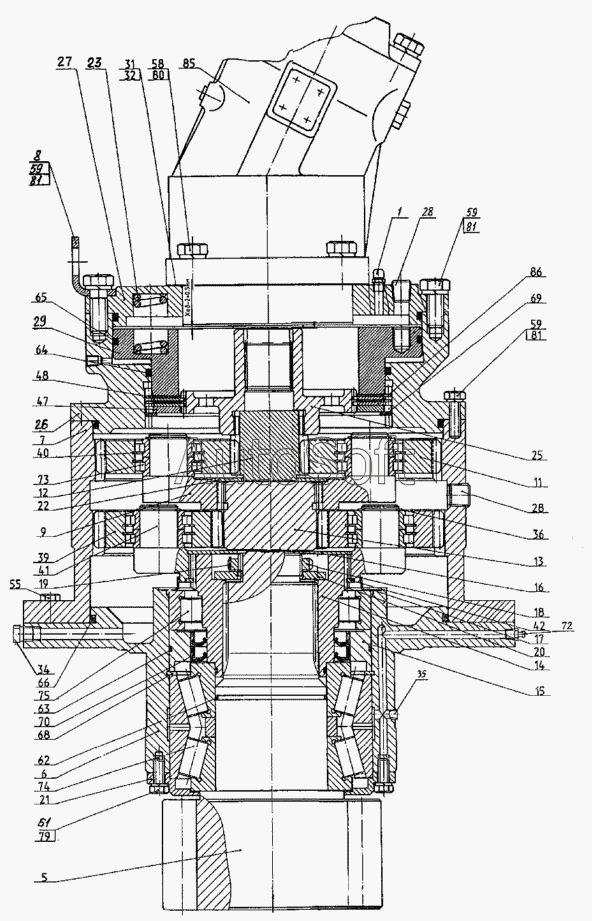

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Механизм поворота 225-01-07.00.000-18
/91.gif)
65
39
40
41
42
47
48
55
58
59
59
59
61
62
63
64
36
66
68
69
70
72
73
74
75
79
80
81
81
81
85
86
19
5
6
7
8
9
11
12
13
14
15
16
17
18
1
20
21
22
23
25
26
27
28
28
29
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Сапун | |
| 5 | 2***8 | Вал-шестерня | |
| 6 | 2***2 | Корпус | |
| 7 | 2***3 | Корпус | |
| 8 | 2***4 | Корпус тормоза | |
| 9 | 2***5 | Водило | |
| 11 | 2***7 | Сателлит | |
| 12 | 2***8 | Шестерня солнечная | |
| 13 | 2***9 | Шестерня солнечная | |
| 14 | 2***0 | Муфта | |
| 15 | 2***1 | Проставка | |
| 16 | 2***2 | Диск опорный | |
| 17 | 2***3 | Кольцо защитное | |
| 18 | 2***4 | Гайка | |
| 19 | 2***5 | Шайба стопорная | |
| 20 | 2***6 | Шайба | |
| 21 | 2***7 | Крышка | |
| 22 | 2***8 | Диск опорный | |
| 23 | 2***9 | Пружина | |
| 25 | 2***1 | Шкив тормозной | |
| 26 | 2***2 | Корпус тормоза | |
| 27 | 2***3 | Крышка | |
| 28 | Э***9 | Пробка | |
| 29 | 2***4 | Поршень | |
| 31 | Э***2 | Прокладка | |
| 32 | Э***3 | Прокладка регулировочная | |
| 34 | Э***4 | Пробка коническая | |
| 35 | 1***5 | Пробка | |
| 36 | Э***5 | Кольцо стопорное | |
| 39 | 1***1 | Сателлит | |
| 40 | 1***1 | Кольцо стопорное | |
| 41 | 1***4 | Водило | |
| 42 | 1***9 | Кольцо | |
| 47 | 2***3 | Диск опорный | |
| 48 | К***9 | Диск неподвижный | |
| 55 | 7***9 | Болт | |
| 58 | 7***9 | Болт | |
| 59 | 7***9 | Болт | |
| 61 | 7***9 | Болт | |
| 62 | 9***3 | Кольцо | |
| 63 | 9***3 | Кольцо | |
| 64 | 9***3 | Кольцо | |
| 65 | 9***3 | Кольцо | |
| 66 | 9***3 | Кольцо | |
| 68 | 1***0 | Кольцо | |
| 69 | 1***0 | Кольцо | |
| 70 | 8***1 | Манжета | |
| 72 | 1***1 | Масленка | |
| 73 | 5***2 | Подшипник | |
| 74 | 6***2 | Подшипник | |
| 75 | 8***2 | Подшипник | |
| 79 | 6***9 | Шайба | |
| 80 | 6***9 | Шайба | |
| 81 | 6***9 | Шайба | |
| 85 | 3***2 | Гидромотор | |
| 86 | [***] | Диск ТУ14.1.1291-75.150.37.074 |
