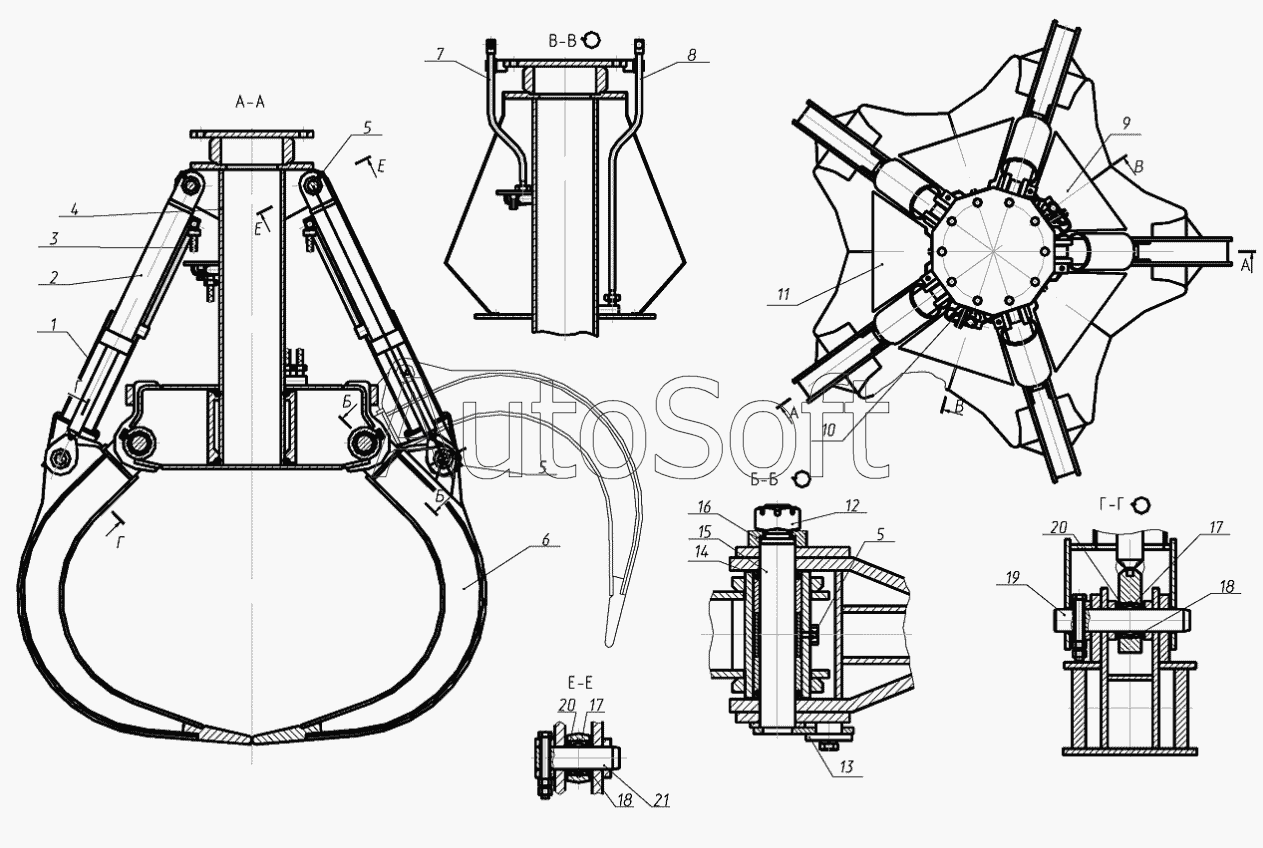

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Металлоконструкция грейфера ГП-554 313-00-40.30.000
/96.gif)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кожух | |
| 2 | 0***0 | Гидроцилиндр | |
| 3 | Р***У | РВД 12-28(М22х1,5)-650-У | |
| 4 | 3***0 | Рама | |
| 5 | 1***р | Масленка | |
| 6 | 3***0 | Челюсть | |
| 7 | 3***0 | Трубопровод | |
| 8 | 3***0 | Трубопровод | |
| 9 | 3***1 | Кожух | |
| 10 | Э***5 | Скоба | |
| 11 | 3***5 | Кожух | |
| 12 | Э***4 | Гайка | |
| 13 | Э***0 | Шайба упорная | |
| 14 | Г***9 | Шнур 4С ГОСТ6467-79 (D=6,3, L=191мм) | |
| 15 | 3***0 | Палец в сборе | |
| 16 | 3***4 | Шайба | |
| 17 | 3***0 | Подшипник сферический | |
| 17 | 7***9 | Болт | |
| 18 | 3***7 | Кольцо | |
| 19 | 3***8 | Палец | |
| 20 | 1***5 | Кольцо | |
| 21 | 3***9 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
