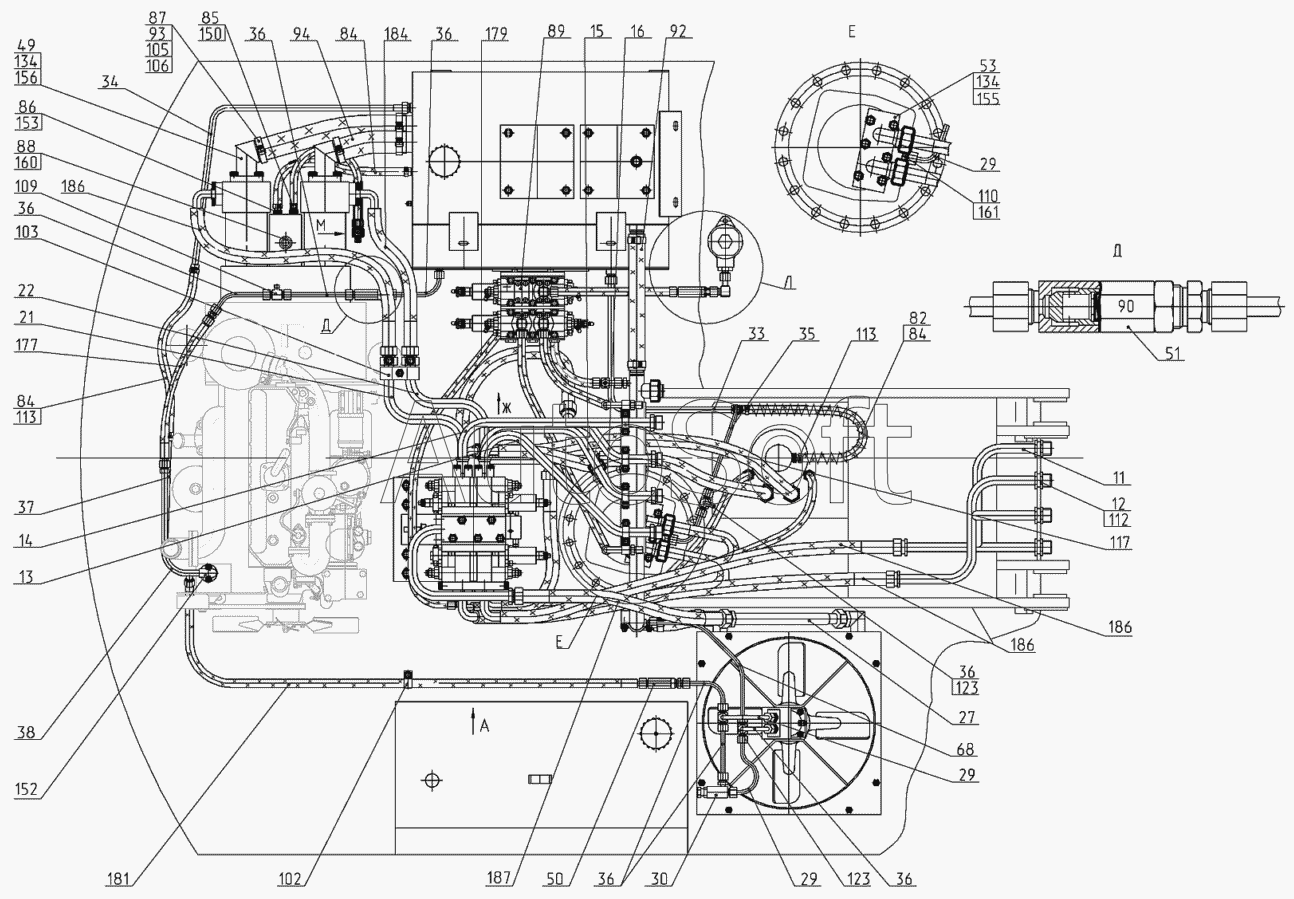

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Трубопроводы на поворотной платформе 318-40-80.01.000
/34.gif)
11
12
13
14
15
16
21
22
27
29
29
29
30
33
34
35
36
36
36
36
36
36
37
38
49
50
51
53
68
82
84
84
84
85
86
87
88
89
92
93
94
102
103
105
106
109
110
112
113
113
117
123
123
134
134
150
152
153
155
156
160
161
177
179
181
184
186
186
186
187
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11 | 3***0 | Трубопровод | |
| 12 | 3***0 | Трубопровод | |
| 13 | 3***0 | Трубопровод | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 21 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 27 | 3***0 | Трубопровод | |
| 29 | 3***0 | Трубопровод (12х1) | |
| 30 | 3***0 | Кран | |
| 33 | 3***0 | Трубопровод | |
| 34 | 3***0 | Трубопровод | |
| 35 | 3***0 | Трубопровод (12х1) | |
| 36 | 3***0 | Трубопровод | |
| 37 | Э***0 | Трубопровод | |
| 38 | Э***0 | Трубопровод | |
| 49 | Э***0 | Патрубок | |
| 50 | Э***0 | Клапан подпорный | |
| 51 | Э***0 | Клапан предохранительный | |
| 53 | 0***0 | Фланец | |
| 68 | Э***0 | Трубопровод (12х1) | |
| 82 | 3***1 | Оплетка | |
| 84 | 2***6 | Рукав 16х25-1,6 L=500+/-2 | |
| 85 | Э***2 | Штуцер | |
| 86 | Э***3 | Штуцер | |
| 87 | Э***7 | Хомут | |
| 88 | Э***5 | Штуцер | |
| 89 | Э***3 | Фланец | |
| 92 | 3***0 | Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм) | |
| 93 | 3***6 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=500 мм | |
| 94 | 3***7 | Рукав 65х77,5-0,89 ГОСТ 10362-76 L=300 мм | |
| 102 | Н***0 | Хомут | |
| 103 | Э***6 | Скоба | |
| 105 | Э***3 | Бонка | |
| 106 | Э***3 | Болт | |
| 109 | Э***2 | Тройник | |
| 110 | Э***1 | Штуцер | |
| 112 | Э***4 | Гайка | |
| 113 | Э***7 | Хомут | |
| 117 | М***2 | Прижим | |
| 123 | Э***1 | Тройник | |
| 134 | 7***9 | Болт | |
| 150 | 9***3 | Кольцо | |
| 152 | 9***3 | Кольцо | |
| 153 | 9***3 | Кольцо | |
| 155 | 9***3 | Кольцо | |
| 156 | 9***3 | Кольцо | |
| 160 | 2***3 | Прокладка | |
| 161 | 2***3 | Прокладка | |
| 177 | [***] | РВД 12-28(М22х1,5)-650-У | |
| 179 | [***] | РВД 12-28(М22х1,5)-1250-У | |
| 181 | [***] | РВД 12-28(М22х1,5)-2250-У | |
| 184 | [***] | РВД 20-33(М42х2, D=40,90°)-750-У | |
| 186 | [***] | РВД 20-33(М42х2, D=40,90°)-1250-У | |
| 187 | [***] | РВД 20-33(М42х2)-850-У |
