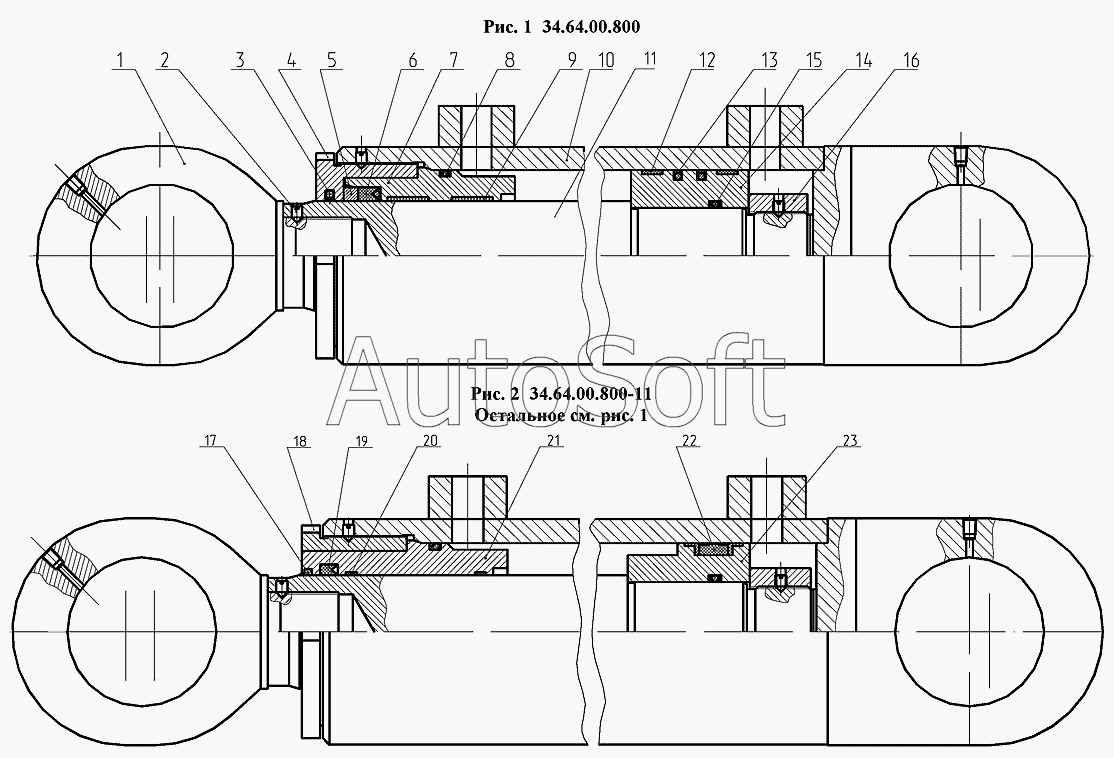

Каталог запасных частей к технике: ТВЭКС E185W (ЕК-18) (2005). Гидроцилиндр стрелы (с уплотнениями «Элконт», «ГидраПак») 34.64.00.800, 34.64.00.800-11
/55.gif)
11
23
22
21
20
19
18
17
16
15
15
14
13
13
12
12
1
10
9
9
8
8
7
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***1 | Проушина | |
| 2 | 1***2 | Винт | |
| 3 | 0***0 | Шнур диаметром. 4,6 L=295 мм (материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 3 | 0***0 | Кольцо | |
| 3 | Г***0 | Грязесъемник | |
| 3 | Е***1 | Грязесъемник | |
| 4 | Э***2 | Гайка наружная | |
| 5 | Э***1 | Кольцо | |
| 6 | Е***4 | Манжета | |
| 7 | Э***4 | Букса | |
| 8 | 9***3 | Кольцо | |
| 8 | Э***3 | Кольцо защитное | |
| 9 | 0***0 | Опорно-направляющее кольцо | |
| 9 | Е***0 | Опорно-направляющее кольцо | |
| 10 | 3***0 | Цилиндр | |
| 11 | 3***0 | Шток | |
| 12 | 0***5 | Опорно-направляющее кольцо | |
| 12 | Е***0 | Опорно-направляющее кольцо | |
| 13 | 0***5 | Уплотнение поршня | |
| 13 | Е***5 | Уплотнение | |
| 14 | Э***1 | Поршень | |
| 15 | 9***3 | Кольцо | |
| 15 | Э***2 | Кольцо защитное | |
| 16 | Э***0 | Гайка | |
| 17 | P***0 | Грязесъемник | |
| 18 | Э***1 | Гайка наружная | |
| 19 | T***A | Уплотнение штока | |
| 20 | 1***2 | Направляющая штока | |
| 21 | Э***1 | Букса | |
| 22 | Э***1 | Поршень | |
| 23 | D***8 | Уплотнение поршня |
