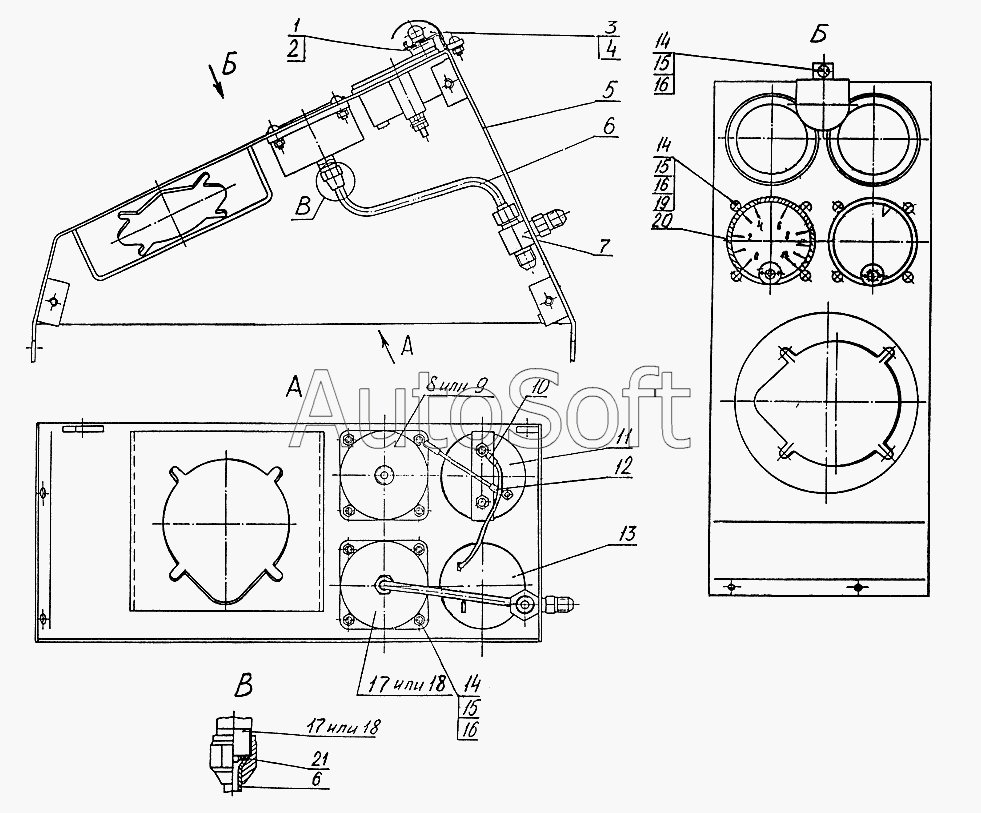

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Щиток приборов (ЭО-3323.07.04.100)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Лампа | |
| 2 | П***0 | Патрон лампы | |
| 3 | Э***1 | Козырек | |
| 4 | Э***3 | Кронштейн лампы | |
| 5 | Э***0 | Каркас щитка | |
| 6 | Э***0 | Трубопровод | |
| 7 | Э***1 | Тройник | |
| 8 | 8***3 | Манометр (Р=16МПа,диам=60мм) | |
| 9 | 8***3 | Манометр (Р=16МПа,диам=60мм) | |
| 10 | Э***0 | Провод | |
| 11 | У***В | Указатель температурь | |
| 12 | Э***0 | Привод | |
| 13 | 1***0 | Указатель давления | |
| 14 | 5***9 | Гайка | |
| 15 | 6***9 | Шайба | |
| 16 | 1***9 | Винт | |
| 17 | 8***3 | Манометр (Р=16МПа,диам=60мм) | |
| 18 | 8***3 | Манометр (Р=16МПа,диам=60мм) | |
| 19 | 1***9 | Шайба | |
| 20 | 2***3 | Табличка | |
| 21 | Э***3 | Прокладка |
