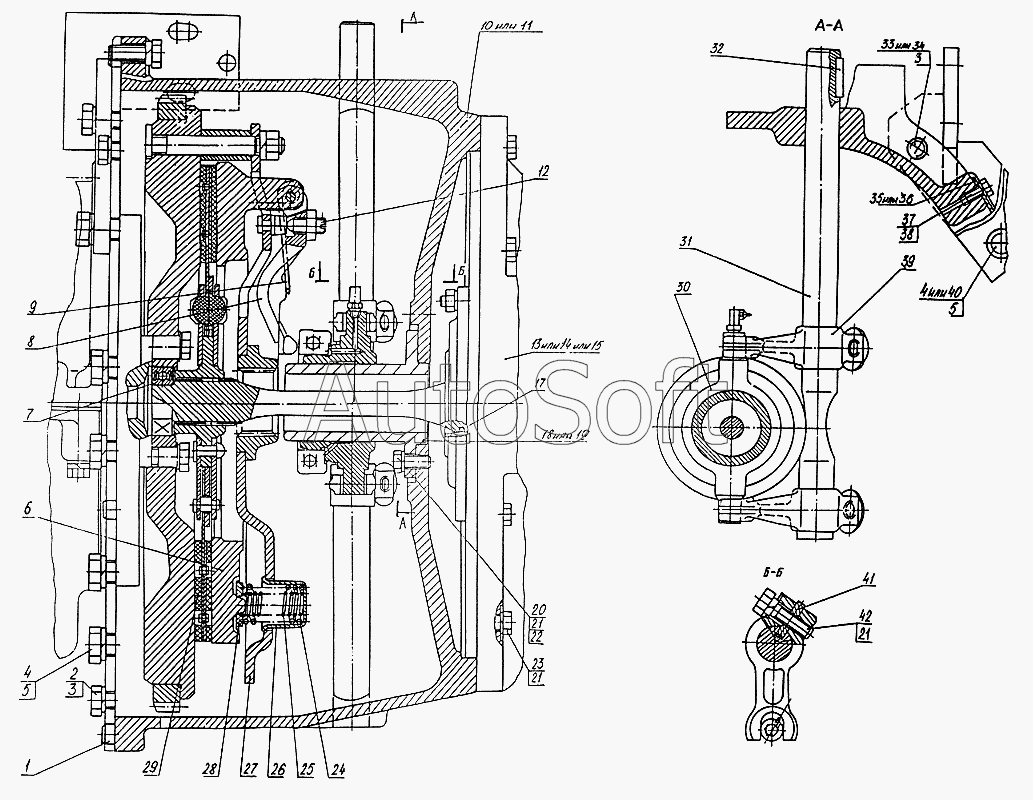

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Установка насоса (13.03.01.000)
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
11
2
3
3
4
4
5
5
6
7
8
9
10
1
12
13
14
15
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***3 | Штифт | |
| 2 | 7***9 | Болт | |
| 3 | 6***9 | Шайба | |
| 4 | 7***9 | Болт | |
| 5 | 6***9 | Шайба | |
| 6 | 7***3 | Диск | |
| 7 | 7***5 | Подшипник | |
| 8 | 7***4 | Рычаг отжимной | |
| 9 | 5***Б | Пружина отжимного рычага | |
| 10 | 1***0 | Корпус | |
| 11 | 1***9 | Корпус | |
| 12 | 5***8 | Винт регулировочный | |
| 13 | Т***0 | Насос строенный | |
| 14 | Т***0 | Агрегат насосный | |
| 15 | Т***0 | Насосный блок | |
| 17 | 1***2 | Кольцо | |
| 18 | 1***0 | Кронштейн отводки | |
| 19 | 1***9 | Кронштейн отводки | |
| 20 | 7***9 | Болт | |
| 21 | 6***9 | Шайба | |
| 22 | 1***9 | Шайба | |
| 23 | 7***9 | Болт | |
| 24 | 7***0 | Пружина | |
| 25 | 7***1 | Пружина | |
| 26 | 5***2 | Стакан | |
| 27 | 7***0 | Диск опорный | |
| 28 | 7***2 | Шайба изолирующая | |
| 29 | 7***0 | Диск ведомый | |
| 30 | Э***0 | Отводка в сборе | |
| 31 | Э***9 | Вал вилок выключения | |
| 32 | 2***5 | Шпонка | |
| 33 | 7***9 | Болт | |
| 34 | 7***9 | Болт | |
| 35 | 1***2 | Крышка | |
| 36 | Э***8 | Крышка | |
| 37 | 7***9 | Болт | |
| 38 | 6***9 | Шайба | |
| 39 | 5***3 | Вилка выключения сцепления | |
| 40 | 7***9 | Болт | |
| 41 | Э***7 | Шпонка | |
| 42 | 7***9 | Болт |
