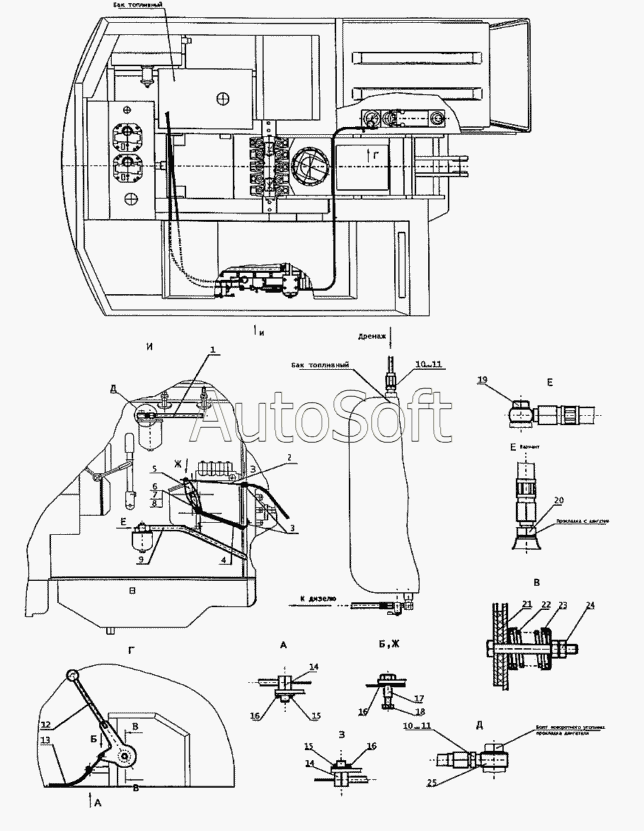

Каталог запасных частей к технике: ТВЭКС ЭО-3323А (2002). Топливопроводы и управление подачей топлива (16.03.09.000)
13
25
24
23
22
21
20
19
18
17
16
16
16
15
15
14
14
1
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Трубопровод | |
| 2 | 9***6 | Проволока (L=2200мм) | |
| 3 | Э***4 | Скоба | |
| 4 | Э***4 | Пружина возвратная | |
| 5 | Э***1 | Рычаг | |
| 6 | 7***9 | Болт | |
| 7 | 5***9 | Гайка | |
| 8 | 6***9 | Шайба | |
| 9 | 1***0 | Рукав | |
| 10 | Э***9 | Штуцер | |
| 11 | О***8 | Штуцер | |
| 12 | Э***0 | Рычаг в сборе | |
| 13 | 1***0 | Оболочка | |
| 14 | 1***8 | Упор | |
| 15 | 3***9 | Шплинт | |
| 16 | 1***9 | Шайба | |
| 17 | Э***5 | Палец | |
| 18 | 7***9 | Болт | |
| 19 | 1***2 | Болт поворотного угольника | |
| 20 | 1***9 | Штуцер | |
| 21 | Э***3 | Диск фрикционный | |
| 22 | Э***7 | Пружина | |
| 23 | Э***6 | Труба | |
| 24 | 5***9 | Гайка | |
| 25 | 1***3 | Угольник поворотный |
